反循环水井钻机 自带泵XY-1A井下勘探钻机

反循环水井钻机 自带泵XY-1A井下勘探钻机

价格:16600元浏览:458次联系:王先生 / 15075103822 / 企业:河北江勘机械设备销售有限公司留言店铺收藏

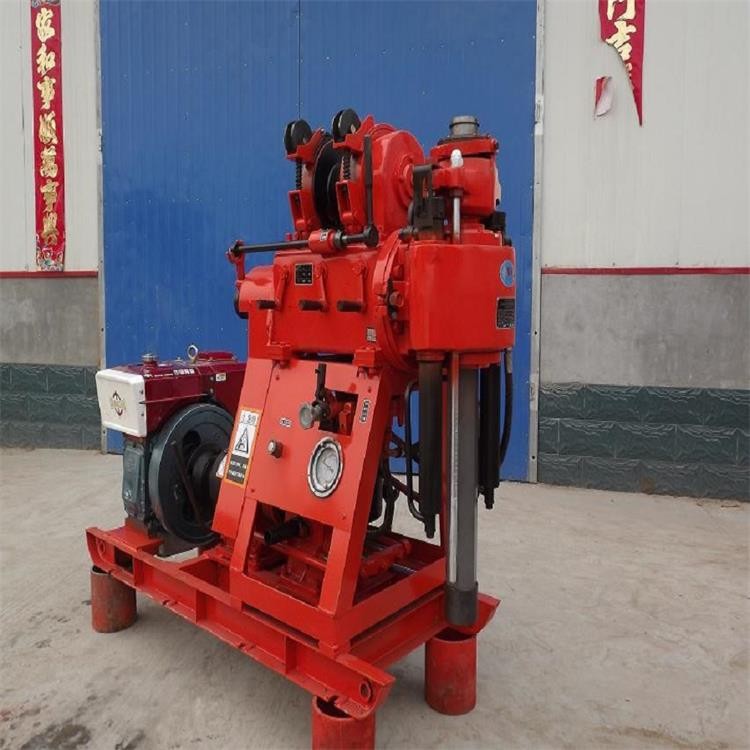

京探XY-150地质钻机是机械传动钻机,常使用于铁路、公路、桥梁、隧道、水电坝基、工民建筑、验桩等工程地质勘探。


一、京探XY-150地质钻机适用范围

  1. 集中了立轴式液压钻机的优点,可进行金刚石小口径钻进,也可进行大口径钻进,可以垂直钻孔,也可以钻斜孔。

  2. 转速范围宽并配有高速档,可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。

  3. 当终孔分别为75mm和46mm时,额定钻孔深度分别为100m 和180m。开孔直径允许为150mm。


二、京探XY-150地质钻机特点:

  1. 具有油压给进机构,提高了钻进效率,减轻了工人劳动强度。

  2. 钻机配有上球卡式夹持机构并带有六方主动钻杆,可实行不停机倒杆,工作效率高,。

  3. 配有孔底压力表指示压力,便于掌握孔内情况。

  4. 手柄集中、操作方便、结构紧凑,钻机、水泵及柴油机都安装在同一个底架上,占地面积小

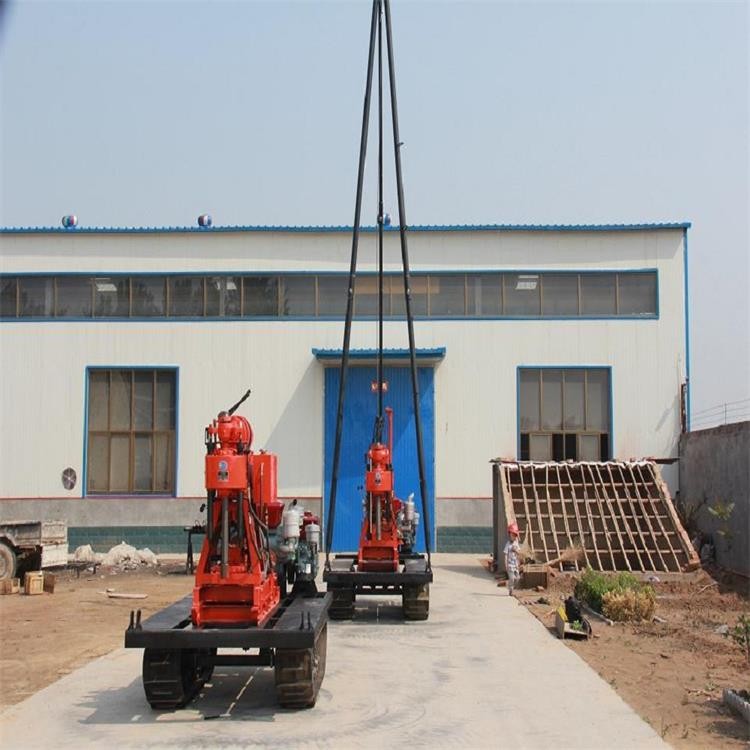

  5. 装有橡胶履带行走机构,搬迁方便,给城市施工带来方便。

  6.重量轻、分解性强,便于搬迁,适合于平原和山区工作。

  7.

三、 京探XY-150地质钻机技术参数:

1.钻机

 钻孔深度 0-100,180m

 开孔直径 150 mm

 钻杆直径 42 mm

 终孔直径 75,46 mm

 钻杆直径 42,43 mm

 钻孔倾角 90-75?

 钻机外廓尺寸L?B?H) XY-1A 1433?697?1274mm

XY-1A-4 1700?780?1274 mm

XY-1A(YJ) 1620?970?1560 mm

 钻机重量(不包括动力机) XY-1A 460 Kg

XY-1A-4 490 Kg

XY-1A(YJ) 650 Kg

2.回转器

 立轴转速(五档) 1010,790,470,295,140 r/min

 立轴行程 450 mm

 立轴空载向上移动速度 3 m/s

 立轴空载向下移动速度 4 m/s

 立轴给进力 15 KN

 立轴起重力 25 KN

3.卷扬机

 起重量(单绳) 11 KN

 卷筒转速 121,76,36 r/min

 卷筒圆周线速度(二层) 1.05, 0.66, 0.31 m/s

 卷筒直径 140 mm

 钢丝绳直径 9.3 mm

 钢丝绳容量 35 m

 抱闸直径 252 mm

 闸带宽度 50 mm

4.油泵

 型号 YBC-12/80

 额定压力 8 MPa

 流量 8 ml/r

 额定转速 1500 r/min


京探XY-150地质钻机操作流程:


1、 无论什么情况下,当桅杆上段有人工作时,桅杆下不许停留其它人员。

2、 遇有恶劣气候时(暴雨、大雪、结冰或五级以上大风),不许在桅杆上工作。同时,也不允许利用人工照明在桅杆上工作。

3、 严禁使用裂股的钢丝绳。

4、 钻具升降时,严格禁止用手摸钢丝绳。

5、 除钻机升降,下钻管等外,井口严禁敞开。

6、 为了防止钻具或抽筒从井内取出井外时的甩动,使用由直径15~20mm钢棒制成的钩子钩住。

7、 在清洗抽筒时,应利用坚固的钢丝绳结成环,套在抽筒下端,将其倒翻。

8、 用滑车提升或下降套管时,以及机器在打捞工作时,工人应离开钻井。



河北江勘机械主要生产北探百米钻机,XY-1地质勘探钻机,高速150钻机,xy-1a履带钻机,GK200全液压钻机,ZLJ双液注浆钻机,BW衡探泥浆泵,SYB双液注浆泵等适用于各种钻探工程的机械,欢迎选购
