AVENTICS压力调节阀R414002005，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

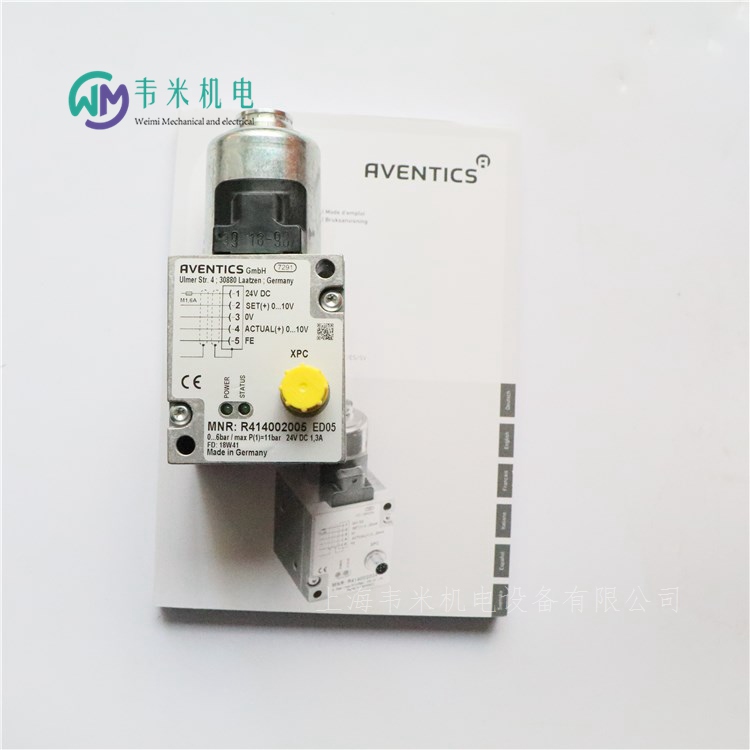

AVENTICS安沃驰E/P压力调节阀, 系列 ED05 R414002005
ED05-000-060-010-1M12A
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 ?C
高环境温度70 ?C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90? β = 0-90?
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

压力调节阀亦称自力式平衡阀、流量控制阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，管网中应用流量调节阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。流量调节阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题。

压力调节阀工作原理：
通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

由于气动调节阀具有本质防爆、性能可靠等优点，国内外调节阀仍以气动为主。
过去，国内正式生产的小流量调节阀。高使用压力可达100公斤/厘米 2 ，额定的流通能力C 值可以 从0.05 到0.0012。其阀座孔径为3毫米，阀芯为圆柱形，上面刻有一道或数道V 型槽 ，阀杆行程6毫米，阀门 无配套 的定位器，因此控制精度较差。
我国也引进了小流量调节阀。流通能力约为0.001，阀芯为带有缺口的圆柱形。工作压力为300公斤/厘米 2 阀杆行程7/16英寸，阀芯为圆锥形，该阀门带有摩尔公司 的顶装定位器。
上述这类阀门的特点是结构简单，重量轻。常用的阀座孔径为1/8～1/4英寸(约为3.175A-6.35 毫米)，阀杆行程为1/4～l/2英寸(合6.35～12.7 毫米)。这类阀门的流量能力小可以做到0.00006，以至更小。
一般地说，圆柱开槽型的阀芯，在特性化方面比圆锥形好，它可以通过改变 槽深来获得 设计特性，但后者调节可*性好，因为通过阀门的流体，分布在阀芯截面的整个圆周上。这种阀门常用在精度要求不很高的场合。但容量精度和特性的重现性较差。
阀门流通能力，主要取决于流孔直径，对于一个1/16英寸的流孔，理论上的 Cv 值约为0?06，或者说只是接近小流量的上限。要进～步减小流量，必须从根本上减小阀芯的行程或约束流孔 的开度 。

自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。但在使用过程中，一定要注意选型的特殊性，否则容易引起事故。在使用过程中，要注意使用的选型和安装环境，因此，详细了解自力式压力调节阀的工作原理和结构是非常重要的。

AVENTICS压力调节阀R414002005，德国安沃驰压力调节阀；

德国安沃驰AVENTICS压力调节阀订货号和型号：

R414003385 ED05-000-030-010-1M12A
R414002561 ED05-000-040-010-1M12A
R414004741 ED05-000-040-420-1M12A
R414003840 ED05-000-050-010-1M12A
R414007634 ED05-000-050-020-1M12A
R414002005 ED05-000-060-010-1M12A
R414002295 ED05-000-060-010-1M12S
5610141330 ED05-000-060-010-2DICA
R414001168 ED05-000-060-010-2DICA
5610141320 ED05-000-060-010-2DICN
R414002003 ED05-000-060-020-1M12A
R414002006 ED05-000-060-020-1M12S
5610141300 ED05-000-060-020-2DICA
R414002004 ED05-000-060-420-1M12A
R414002294 ED05-000-060-420-1M12S
5610141310 ED05-000-060-420-2DICA
5610149310 ED05-000-060-420-2DICA
8850069520 ED05-000-060-420-2DICA
R414002874 ED05-000-060-XXX-1M12A
5610149010 ED05-000-070-010-2DICA
R414002009 ED05-000-100-010-1M12A
R414002297 ED05-000-100-010-1M12S
5610141530 ED05-000-100-010-2DICA
5610141520 ED05-000-100-010-2DICN
R414002007 ED05-000-100-020-1M12A
R414002010 ED05-000-100-020-1M12S
5610141500 ED05-000-100-020-2DICA
R414002008 ED05-000-100-420-1M12A
R414004198 ED05-000-100-420-1M12A
R414002296 ED05-000-100-420-1M12S
5610141510 ED05-000-100-420-2DICA
5610149000 ED05-000-100-420-2DICA
5610141550 ED05-000-100-DDL-3M12X
R414000645 ED05-000-100-PWM-1M12S
5610141540 ED05-000-100-VDS-3M12X
R414000043 ED05-000-100-VDS-3M12X
R414002301 ED05-005-045-420-1M12A
R434000886 ED05-0-100PSI-0-10VDC
R434006934 ED05-0-10VDC-0-150PSI-SGL-M12
R434004400 ED05-0-120PSI-4-20MA
R434004385 ED05-0-55PSI-0-10VDC
R434005102 ED05-0-60PSI-0-10VDC
R434006076 ED05-0-75PSI-4-20MA-SINGLE-M12-CONN
R434001508 ED05-ND5-0-10VDC-0-100PSI-160PSI-MAX
R434001382 ED05-ND5-4-20MA-0-65PSI-101PSI-MAX
R434001589 ED05-ND5-4-20MA-0-75PSI-101PSI-MAX
R414001189 ED05-V10-010-010-1M12A
安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010741
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装无旋转
实用原则双作用式
缓冲弹性
活塞直径32 mm
行程10 mm
防尘圈聚氨酯
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许 的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010774
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装无旋转
实用原则双作用式
缓冲弹性
活塞直径63 mm
行程25 mm
防尘圈聚氨酯
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010847
接口 G 1/8双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装无旋转
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
活塞直径32 mm
行程50 mm
防尘圈聚氨酯
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010823
接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装无旋转
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
活塞直径20 mm
行程20 mm
防尘圈聚氨酯
压缩空气连接M5
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位三通阀，LS04-AF 系列-R422103582
2x3/2Qn = 310 l/min常闭/常闭管式连接压缩空气 接口 出口 : φ 6电气连接 : 多芯插头, M8, 3-針手动控制装置 : 按钮式先导 : 内部
换向原理2x3/2
结构特点滑阀
外壳聚甲醛
密封件材料丙烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口DIN EN 60947-5-2
防护等级IP65
芯数3-針
接口尺寸M8
类型多芯插头
额定流量Qn310 l/min
压缩空气 接口 人口? 6
压缩空气 接口 出口? 6
工作电压DC24 V
操作电子
结构特点滑阀
操作电子
先导内部
密封原理软密封
工作压力范围3 ... 7 bar
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
标准化电路接口DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子等级 III
防护等级 带接口IP65
保护电路Z-二极管
发光二极管状态显示黄色
暂载率100 %
接通时间型号12 ms
关闭时间型号15 ms
无用发射符合EN 61000-6-4:2002
抗干扰性符合IEC 61000-6-2:2005
固定螺栓M3
拧紧螺栓的小扭力0.5 Nm
重量0.064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100％ 的占空比仅适用于单个阀。


安沃驰AVENTICSAP/ST系列配电盘阀门的操控单元
类型颜色重量物料号
按扭红色0.011 kgR412012734
按扭黑色0.011 kgR412012735
按扭黄色0.011 kgR412012736
按扭绿色0.011 kgR412012737
蘑菇形按钮红色0.024 kgR412012738
蘑菇形按钮绿色0.024 kgR412012739
蘑菇形按钮黄色0.024 kgR412012740
带棘爪的蘑菇形按钮和旋转松开红色0.047 kg  R412012741
控制杆开关红色0.014 kgR412012742
控制杆开关白色0.014 kgR412012743
带两个卡槽位置的旋转开关红色0.02 kgR412012744
带两个卡槽位置的旋转开关灰色0.02 kgR412012745
带凹槽和旋转去联锁装置的按键黑色0.032 kgR412012748
带两个钥匙的旋转锁灰色0.05 kg2)R412012746
带两个钥匙的旋转锁灰色0.05 kg3)R412015479

低 / 高环境温度-30 ... 70 ?C
将一个ST配电盘阀与一个操作元件组装，可形成一个紧停控制装置。必须遵守EG机器指令2006/42/EG以及标准EN ISO 13850和EN ISO 13849中的相关规定。EN ISO 13849中定义ST配电盘阀为一个单管路部件。对于更高的性能等级（c、d、e）必须使用更坚固的结构。


AVENTICS安沃驰2x二位三通 换向阀, 系列 AV05-R422103009
2x3/2Qn = 600 l/min常开/常开底板连接手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件双线圈
换向原理2x3/2
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶,氢化-丙烯腈-树胶
防护等级IP65
Qn 1-2600 l/min
Qn 2-3520 l/min
额定流量Qn600 l/min
工作电压DC24 V
操作电子
结构特点滑阀，正重叠
操作电子
先导外部的
密封原理软密封
组合原理（闭锁原理）底板原理
工作压力范围-0,9 ... 10 bar
控制压力 小/大3 ... 8 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气
颗粒大小 max.40 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量 2-3520 l/min
先导排气带先导集中排气
防护等级 带接口IP65
发光二极管状态显示黄色
暂载率100 %
接通时间型号16 ms
关闭时间型号25 ms
固定螺栓内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力0,5 Nm
启动力矩公差?0,1 mT
重量0,064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 AV05-R422103013
操作元件单线圈
复位型带空气弹簧复位
换向原理5/2
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶,氢化-丙烯腈-树胶
防护等级IP65
Qn 1-2700 l/min
Qn 2-3600 l/min
额定流量Qn700 l/min
工作电压DC24 V
操作电子
结构特点滑阀，正重叠
操作电子
先导外部的
密封原理软密封
组合原理（闭锁原理）底板原理
工作压力范围-0,9 ... 10 bar
控制压力 小/大3 ... 8 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气
颗粒大小 max.40 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn700 l/min
额定流量 1-2700 l/min
额定流量 2-3600 l/min
先导排气带先导集中排气
防护等级 带接口IP65
发光二极管状态显示黄色
暂载率100 %
固定螺栓内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力0,5 Nm
启动力矩公差?0,1 mT
重量0,061 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
