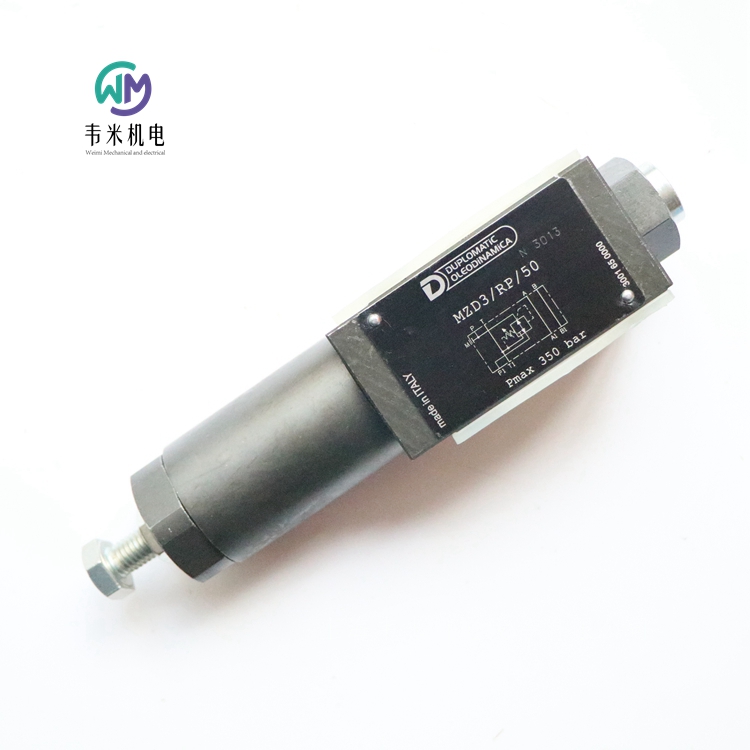

DUPLOMATIC减压阀MZD3/RP/50

DUPLOMATIC减压阀MZD3/RP/50

价格:1200元浏览:109次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

DUPLOMATIC减压阀MZD3/RP/50,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!



意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
 高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时,处于开启状态,油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力,另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时,阀关闭,直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度,且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出,从而保护二次回路避免产生压力冲击。
该阀为叠加式安装,其安装面尺寸符合ISO 4401标准,能快速安装在符合ISO 4401-03标准的电磁阀下,无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉,也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20,25 或 30bar。
结构
MZD*: P管路减压,T口泄油。
MZD*/A和MZD*/RA:连接执行机构的A管路减压,B管路为 大压力,T口泄油。
MZD*/B和MZD*/RB:连接执行机构的B管路减压,A管路为 大压力,T口泄油。
技术参数 (在油温 50?C,油液粘度 36 cSt条件下测得)
 大工作压力  350bar
T口的 大压力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
环境温度范围  -20 / 50℃
油液温度范围  -20 / 80℃
油液粘度范围  10 ? 400cSt
油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
质量  1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。
当工作油温高于80 ?C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号:
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ3系列
板式安装
ISO 4401-03 (CETOP 03)
大工作压力 350 bar
四通伺服比例阀DXJ3的阀芯在阀套内移动。该阀由线性力马达直接驱动,从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制,从而确保高精度和重复性。
该阀可提供四种不同的流量控制范围,大至40 l/min,阀芯零遮盖,安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
该阀的特点是其集成式放大板基于SMD 技术,可以保证标准调节和简易电气接线。除了可能需要电气调节零点外,该放大板不需要任何调节。
适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时,阀芯自动回到中位。在此位置,阀有一个小泄漏量,取决于工作压力 (见技术参数表)。
可提供外泄型。
技术参数 (在油温50℃,液压油粘度36cSt条件下测得)
公称流量  5-10-20-40l/min
零位泄漏量(p=140 bar时)  l/min ≤ 3% Q nom
滞环  < 0,2% In
阀值  < 0,1% In
温度漂移 (?T= 50?C时)  < 1,5% In
响应时间  ≤ 12ms
三轴振动  30g
符合CEI EN 60529的保护等级  IP 65
环境温度范围  -20/ 60?C
油液温度范围  -20/ 80℃
油液粘度范围   5 - 400cSt
油液允许的高污染度  根据 ISO 4406:1999 等级 17/15/12
推荐油液粘度  25cSt
质量  2.5kg
电气特性
总体要求:
外接保险丝 = 1,6 A
所有导线的小截面积 ≈0,75 mm2
进行阀的电气连接时(屏蔽,接地保护),必须采取合适的措施,从而确保不会因为当地不同的接地电势造成过高的接地电流。
差动信号线和阀芯位置信号线,必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。
EMC:满足EN 55011:1998,等级 B的要求,并且抗干扰调节符合EN 61000-6-2:1998。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。当工作油温高于80 ?C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响正确操作的条件下,DXJ3阀可在任意方向安装。
阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 ?m的安装面上。如果相关值达不到要求的小值,则阀和安装面之间很容易发生油液泄露。 安装时,请注意环境和阀的清洁度。
意大利迪普马DUPLOMATIC伺服阀订货型号:
DXJ3-D0L20/10N/E0K11

意大利迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ5系列
板式安装ISO 4401-05 (CETOP R05)
大工作压力 350 bar
四通伺服比例阀DXJ5的阀芯在阀套内移动。该阀由线性力马达直接驱动,从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制,从而确保高精度和重复性。
该阀可提供两种不同的流量控制范围,大至100 l/min,阀芯零遮盖,安装面尺寸符合ISO 4401 (CETOP RP 121H) 标准。
该阀的特点是其集成式放大板基于SMD 技术,可以保证标准调节和简易电气接线。除了可能需要电气调节零点外,该放大板不需要任何调节。
适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时,阀芯自动回到中位。在此位置,阀有一个小泄漏量,取决于工作压力。
可提供外泄型。
技术参数 (在油温50℃,液压油粘度36cSt条件下测得)
大工作压力
P - A - B口   350bar
T口 (标准)   50bar
T口带Y口  350bar
公称流量Qnom (P-T压差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar时)  l/min   ≤ 3% Q nom
滞环  < 0,2% In
阈值  < 0,1% In
温度漂移(ΔT= 50?C时)  < 1,5% In
响应时间  ≤ 20ms
三轴振动  30g
符合CEI EN 60529的保护等级   IP 65
环境温度范围  -20/ 60℃
油液温度范围  -20/ 80℃
油液粘度范围  5 - 400cSt
油液允许的高污染度  根据ISO 4406:1999等级 17/15/12
推荐油液粘度  25cSt
重量6.3kg
电气特性
外接保险丝 = 2,5 A
所有导线的小截面积 ≈ 0,75 mm2
进行阀的电气连接时(屏蔽,接地保护),必须采取合适的措施,从而确保不会因为当地不同的接地电势造成过高的接地电流。
差动信号线和阀芯位置信号线,必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。
EMC:满足EN 55011:1998,等级B的要求,并且抗干扰调节符合EN 61000-6-2:1998。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对HFDR 油液(磷酸酯),使用FPM 密封(代号V)。若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。当工作油温高于80 ?C时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
在不影响正确操作的条件下,DXJ5阀可在任意方向安装。阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra < 0,8 ?m的安装面上。如果相关值达不到要求的小值,则阀和安装面之间很容易发生油液泄露。安装时,请注意环境和阀的清洁度。
迪普马DUPLOMATIC伺服阀订货型号:
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普马DUPLOMATIC先导式比例溢流阀PRE
板式安装
大工作压力 350 bar
-先导式比例溢流阀PRE*,安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力,即使设定接近标定值,也能够使用泵的全流量。
-其两级设计和宽大流道确保压降减小,从而提高系统的能耗性能。
-压力调节与电磁铁电流输入成比例。
-该阀可以通过电流控制供给单元直接控制,或者和外部电气控制卡一起进行组合控制,从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀,其出厂设定≥15%压力控制范围内的大值。
-该系列阀可以提供三种规格,大流量至500 l/min,以及四种压力控制范围,高至350 bar。
技术参数 (采用配套的电气控制单元,在温度50℃,液压油粘度36cSt条件下测得)
类型  PRE10  PRE25  PRE32
大工作压力:350bar
大流量 200l/min  400l/min  500l/min
滞环 % of p nom < 5%
重复精度 % of p nom < ?1,5%
环境温度范围  -20 / 60?C
油液温度范围  -20 / 80?C
油液粘度范围  10 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量:5kg  5.8kg  8kg
 液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密 封(代号N。对于HFDR 油液(磷酸酯),则使用FPM 密封(代号V)。当工作油温高于80 ?C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成:铁芯和线圈。
铁芯包含衔铁,以螺纹形式安装在阀体上,此设计可将摩擦维持至小值,从而减小滞环。
线圈通过锁紧螺母安装在铁芯上,并且根据安装空间,可作360?旋转。
阶跃响应
阶跃响应是指阀跟随输入参考信号的阶跃变化,达到90%设定值所需的时间。
阶跃响应参考信号  0→100%  100→0%
阶跃响应时间  120ms  90ms
安装
我们建议将PRE*阀水平安装,或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上,须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中,必须通过使用电磁铁铁芯中适当的排气螺栓,排出铁芯中所夹带的空气。 在操作的后,确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下,T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值,则阀和安装面之间很容易发生油液泄露。
电气控制单元
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
安装板
类型  PRE10  PRE25  PRE32
安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP;T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普马DUPLOMATIC先导式比例溢流阀型号:
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

DUPLOMATIC减压阀MZD3/RP/50
