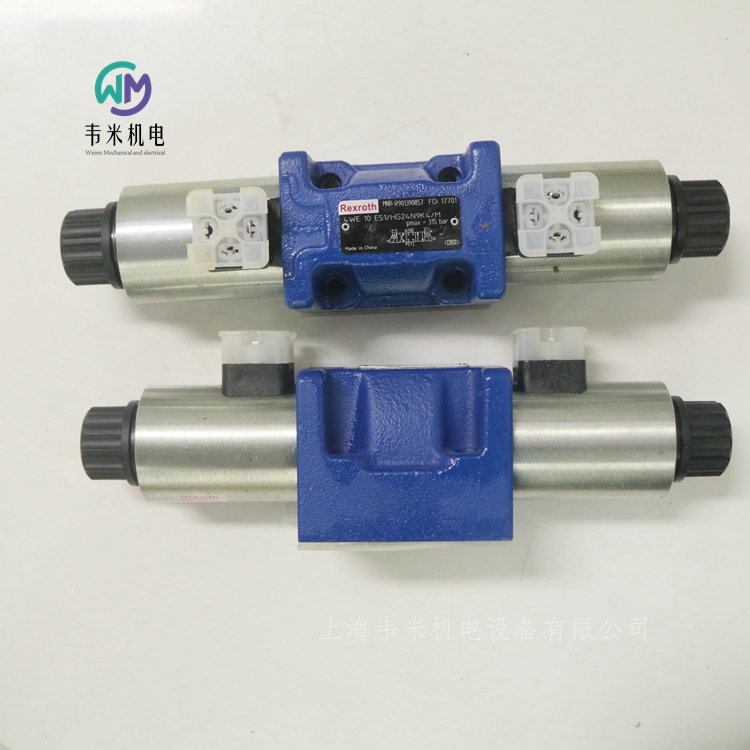

力士乐电磁换向阀4WE10E51/HG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90?
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2  139-13 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号：
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901278761 4WE10E50/EG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901327207 4WE10J50/EG205N9K4/M
R901278782 4WE10JA50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WH, WEH
规格 10 … 32
组件系列 4X, 7X, 6X
大工作压力 350 bar
大流量 1100 l/min
三位四通、二位四通或二位三通型号
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个或对中连接
可选型号：
-手动应急操作
-切换时间调整
-主阀通道 P 中的预载阀
-行程设置和/或阀芯位置监测
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。
液压系统必须正确通风，以确保能够发挥正常功能。
阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WEH…H
带有主控制阀芯压力对中的三位四通方向阀
主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压，主控制阀芯 将移动到切换位置。
卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行.

先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数.
大先导压力：请遵守技术数据的要求.
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求.
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH液压换向阀订货号和型号：
R983030827 4WH6D6X/-IN001
R900332764 H-4WH22E7X/
R900332083 H-4WH22G7X/
R900413674 H-4WH25E68/





力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … 80℃
粘度范围  2.8 … 500mm?/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900927137 H-4WMM16J72/V


力士乐REXROTH方向滑阀，直接控制，手动触发
WMM10
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
重量   3.6kg
按照位置  任意
温度范围 -20 … 70℃
粘度范围  2.8 … 500mm?/s
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
操作类型：手柄
WMM 型号的阀门是通过手动启动的方向滑阀。
这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯以及一个或两个复位弹簧。
在断电情况下，控制阀芯 由复位弹簧固定在中心位置或初始位置。
控制阀芯借助此操作类型移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH手动阀订货号和型号：
R983030766 4WMM10E3X/FIN010


力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀
WP 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
大先导压力  10bar
先导流量  4.24cm?
油温度范围  -20 … 80℃
粘度范围  2.8 … 500mm?/s
大切换频率  2Hz
直动式方向滑阀
操作方法：气动
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
有关底板，请参阅样本 45052（单独订购）
位置感应开关和接近传感器（无触点）
一般信息
WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一个或两个操作元件（气动驱动液压缸）、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。
断电时，复位弹簧会将控制阀芯固定在中心位置或初始位置（脉冲阀芯除外）。
控制阀芯通过操作元件的方式移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
它插入到方向阀的通道 P 中。
不带弹簧复位，带器，
型号..OF/..
气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件，则每个阀芯位置均可锁定。
不带弹簧复位，
型号 ..O/..
如果使用不带复位弹簧以及不带器的操作元件，则在断电状态下阀芯位置不确定。
位置感应开关型号 QM：电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。
连接电压（直流电压）  24V
电压公差（连接电压）  30 %/-15 %
允许剩余纹波  ≤ 10%
大负载能力  400mA
德国力士乐REXROTH液压换向阀订货号和型号：
R900755395 4WP6D60/N




力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WEH, WH...6H
规格 16 … 25
组件系列 1X
大工作压力 350 bar
大流量 650 l/min
三位四通或二位四通换向阀
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧定中，弹簧端位置
直流线圈
电气连接作为单个连接
辅助操纵装置
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。
该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。
主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。
先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。
先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。
可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
注意：
先导油供油修改只能由经过授权的专业人员执行或返厂执行。
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数。
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求。
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。
德国力士乐REXROTH电液换向阀订货号和型号：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3



力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3


力士乐REXROTH用于高频响阀的阀放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
组件系列 2X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRPH 10…L-2X
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
组件系列 2X
模拟，欧洲板卡格式
适用阀：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别


力士乐REXROTH电气放大器
类型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特点
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能
放大器板卡只有在断电后才能进行插拔。
与天线，无线电设备系统的距离必须足够（> 1 m）。
切勿在电源电缆附近铺设线圈和信号线。
我们推荐使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至控制柜，长度越短越好。
不能将阀线圈连接至自震荡二极管或其它保护电路。


力士乐REXROTH电气放大器
放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV
材料编号0811405073
放大器类型 VT-VRPA1-527-20/V0/2/2V
材料编号0811405076
R900779644 VT-MRPA1-100-11/V0/0
用于带电气位置反馈和正遮盖的先导式方向控制阀
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
开放式板卡插槽 VT 3002-1-2X/32F
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位和灵敏度
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 将被桥接。
如果供电设备 < 1 m 远，直接接到 DIN 连接器。
如果距离 > 1 m，则将控制零位单独接地。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRP 10
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节斜坡时间、灵敏度和零电位
实际值电缆的电缆断裂识别

力士乐电磁换向阀4WE10E51/HG24N9K4/M
