产品

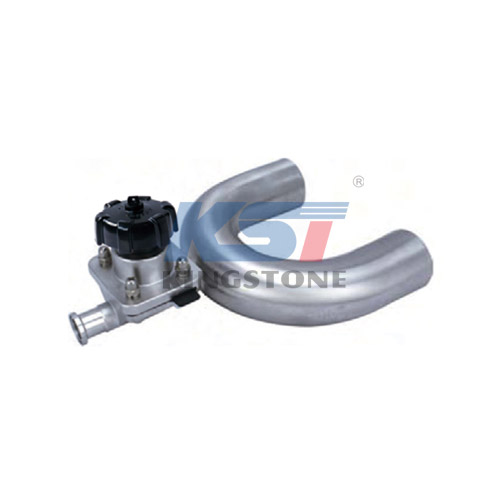

U型卫生级隔膜阀工作压力：0-10bar ；

U型卫生级隔膜阀工作温度：-40~150℃ ；

驱动机构：手动控制；

密封材质：EPDM,EPDM TFM ；

阀体设计：U型弯焊；

阀体材质：316L（铸造，EN1.4409 CF3M）；

接口尺寸：主通道（DN1）DN25-DN80，出料口（DN2）DN15-DN50；

接口方式：KST230-2：焊式；

表面处理：外表面Ra≤0.5μm（SF1）， 内表面Ra≤0.375μm（SF4） ；

接口标准：ISO,DIN,ASME BPE.3A,BS。

No.KST230-2

SizeACDHt

DN20-1586.2114.4108.2139.71.6

DN20-2086.2114.4117.7168.51.6

DN25-2089.4114.4130.4171.71.2

DN25-2589.4152.4138.9198.91.2

DN40-15135.6152.4157.6189.11.2

DN40-20135.6152.4167.1217.91.2

DN40-25135.6152.4185.5245.51.2

DN40-40135.6152.4215.5295.01.2

DN50-15155.4152.4177.4208.91.2

DN50-20155.4152.4186.9237.71.2

DN50-25155.4152.4204.9264.91.2

DN50-40155.4152.4235.2314.71.2

DN65-20181.3190.5212.8263.61.6

DN65-25181.3190.5230.8290.81.6

DN65-40181.3190.5260.8340.31.6
