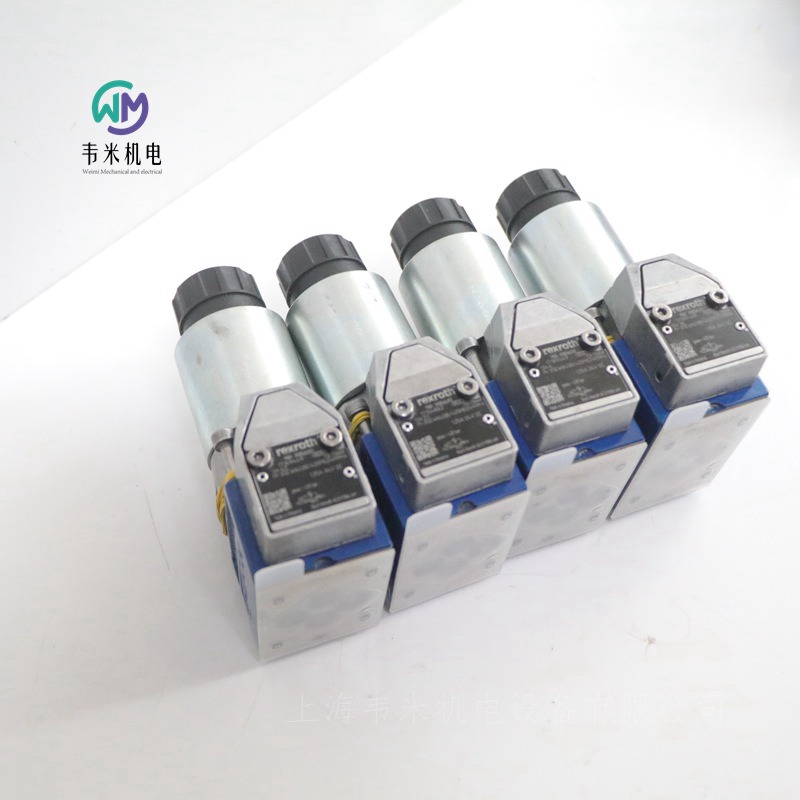

力士乐电磁球阀R900566283 M-3SEW6U38/420MG24N9K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4
R900566283 M-3SEW6U38/420MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 420
大体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.48

力士乐REXROTH换向座阀，直动式，带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置，可选
位置感应开关和接近传感器（无触点）
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。
为确保安全运行，必须注意以下内容：
为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。
座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
不得超过的大流量（如有必要，可以使用节流插件来限制流量）！
Plus-1 板：
当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！
对于三通和四通阀芯位置，必须始终连接油口 T。
请遵守压力等级和压力分配！
德国力士乐REXROTH电磁球阀订货号和型号：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566283 M-3SEW6U38/420MG24N9K4
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900206563 M-3SEW6U3X/420MG220N9K4

力士乐REXROTH电磁球阀R900203314
液压提升换向阀 M-3SEW6U3X/420MG24N9K4/B18
R900203314 M-3SEW6U38/420MG24N9K4/B18
公称尺寸 6, , 符号 U, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M缝纫6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 1.48

力士乐REXROTH电磁球阀线圈R900221884
磁性线圈 GZ45-4 24V K4K

力士乐REXROTH电磁球阀
R900077153 M-3SEW6U3X/420MG24N9K4/B20
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?2.0 mm的油口插入件
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.52

力士乐REXROTH电磁球阀
R900566279 M-3SEW6C3X/630MG24N9K4
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士乐REXROTH电磁球阀
R900572244 M-3SEW6U3X/420MG24N9K4/P
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士乐REXROTH电磁球阀
R900213294 M-3SEW6U3X/630MG24N9K4/B15
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?1.5 mm的节气门嵌件
产品属性
连接图
ISO 4401-03-02-0-05
产品系列 M-3SEW6U
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5

力士乐REXROTH电磁球阀
R900204628 M-3SEW6C3X/630MG24N9K4/V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.48
插入式连接器R901017011 3P Z4 M SW-SPEZ
插头，接线盒，3极（2 PE）EN 175301-803，无电路，黑色
插入式连接器R901017010 3P Z4 M GR SPEZ。
插头，接线盒，3极（2 PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
插头，接线盒，3极（2 PE）EN 175301-803，带LED，黑色

力士乐REXROTH电磁球阀
R900220648 M-3SEW6C3X/420MG24N9K4/B12V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?1.2 mm的油口插入件
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.5

力士乐REXROTH电磁球阀
R900208646 M-3SEW6C3X/420MG24N9K4QMAG24
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
QM型感应式位置开关，具有受监控的开关位置a
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.7

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 630
体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.5

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
公称尺寸 6，符号 U，电磁操作，24 V DC
连接图 ISO 4401-03-02-0-05
压力 [bar] 420
体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.49

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6C3X/420MG24N9K4
R900566273 M-3SEW6C38/420MG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 420
大体积流量 [l/min] 25
活塞符号 符号 C
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.5

力士乐REXROTH比例阀R900974247
液压比例方向阀 4WREE6WA16-2X/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 80
滑阀符号 符号WA
连接类型 底板安装
标称流量[l/min] 16
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，命令值0…10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.88

力士乐REXROTH比例阀R900933073
液压比例方向阀 4WREE10E25-2X/G24K31/A1V
R900933073 4WREE10E25-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 150
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 25
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器R900021267/R900217845，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.24

力士乐REXROTH比例阀R900931371
液压比例方向阀 4WREE10W50-2X/G24K31/A1V
R900931371 4WREE10W50-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 50
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.26

力士乐REXROTH比例阀R900927233
液压比例方向阀 4WREE10W75-2X/G24K31/A1V
R900927233 4WREE10W75-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 75
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.24
配套七芯插头：
金属R900021267
半金属R900217845
配套放大板
R900979889 VT-VRPA 2-2-1X/V0/T1
R900249811 VT-MRPA2-2-1X/V0/0
R900979888 VT-VRPA 2-2-1X/V0/T5

力士乐REXROTH比例阀R900927232
液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V
R900927232 4WREE10E1-75-23/G24K31/A1V
公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号E1
连接类型 底板安装
标称流量[l/min] 75
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.24
插入式连接器7P Z31 BF6-3PG11KSPEZ
R900021267
匹配连接器，连接器7极（6 PE）EN 175301-804
插入式连接器7P Z31 C01530F0060021
R900217845
匹配连接器，连接器7极（6 PE）EN 175301-804
阀放大器VT-VRPA 2-2-1X/V0/T1
R900979889
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-MRPA2-2-1X/V0/0
R900249811
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-VRPA 2-2-1X/V0/T5
R900979888
带2个电磁阀和位置反馈的比例方向阀的阀放大器

力士乐REXROTH比例阀R900927230
液压比例方向阀 4WREE10E75-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 75
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.26

力士乐REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公称尺寸 6，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 315
体积流量 [l/min] 80
活塞符号 符号 E
控件 集成电子产品
连接类型 板材结构
额定流量 [l/min] 32
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.440


力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图 ISO 4401-05-04-0-05
大压力 [bar] 315
大体积流量 [l/min] 180
活塞符号 符号 W1
控件 集成电子元件
连接类型 板式结构
额定流量 [l/min] 75
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.26


力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公称尺寸 10，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图 ISO 4401-05-04-0-05
大压力 [bar] 315
大体积流量 [l/min] 180
活塞符号 符号 V
控件 集成电子元件
连接类型 板式结构
额定流量 [l/min] 50
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.22


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ?10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … 60?C
存储温度范围含 UV 防护  5 … 40?C
运输温度范围  -30 … 80?C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … 70?C（-40 … 50?C）
允许粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 ?C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150?C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496446 4WREE6E1-32-30/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH比例阀R901496446
液压比例方向阀 4WREE6E1-32-3X/V/24A1
R901496446 4WREE6E1-32-30/V/24A1
公称尺寸 6, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WREE6
安装位置 任何
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号E1
连接类型 底板安装
标称流量[l/min] 32
大小 6.
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.64


力士乐REXROTH液压比例方向阀 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 符号 V
连接类型 板式结构
额定流量 [l/min] 16
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.64


力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 符号 V
连接类型 板式结构
额定流量 [l/min] 8
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]2.6

力士乐电磁球阀R900566283 M-3SEW6U38/420MG24N9K4
