1、概述

1）、容积式换热器热媒温降大。汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水－水换热时，热温降为同型换热器的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。

2）、容积式换热器换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。

3）、冷水区小，容积利用率高。

4）、保持了容积式换热器贮水量大，水头损失低，供水安全稳定，方便清垢之优点。

我公司吸收、消化国外先进设计理论和制造经验开发、研制的一种最新型、最先进的浮动盘管高效换热器，它以高温水或饱和蒸汽为热源，采用独特的结构设计，配备全自动控制系统，具有传热效率高、不形成死水等优点，提高了使用寿命，广泛应用于工业、民用建筑的生活热水、采暖热水和空调供水系统。

我公司自行设计制造的容积式换热器，主要由主热交换器、进出口总管、底座、保温、控制盒等组成，其结构特点是：壳内二次水流过筒体内整个主热交换器组成的浮动盘管，逐层加热，至出口时达到所设定的温度，这种结构具有以下优点：

1） ；、启动快，由于本产品的特殊结构，使产生出的热水迅速到达灌顶部的热水出口处，无须将大部分冷水加热即可向外供应热水。

2） ；高峰用水时，热水大量流失，冷水不断补入，半容积浮动盘管式换热器所备有容积可以缓冲由于高峰用水量大出现水温波动的情况。

3） ；换热器内置多组浮动盘管，独有的宝塔型结构，加热速度快，温升均匀，出水温度恒定，且不会形成死水区，热水不会在换热器中产生病菌，保证了水质的干净卫生。

4） ；浮动盘管在使用过程中有微小的抖动，可以实现动态传热，传热系数比常规直管束换热器高30％左右。

5） ；由于换热管采用浮动盘管，而且易形成湍流的流体对换热管壁面有较强的冲刷作用，因此不易结垢。

2、结构

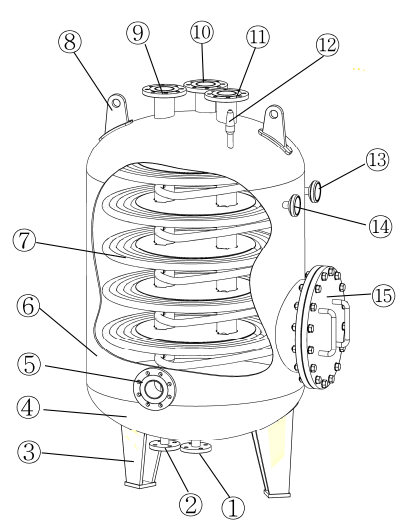

设备的组成如下图所示

①壳体排污口  ； ； ； ； ； ； ；②管程排污口或冷凝水出口  ； ；③支脚  ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；④封头

⑤冷侧水进口  ； ； ； ； ； ； ；⑥壳体 ；  ；  ；  ；  ；  ； ；⑦换热盘管 ；  ；  ； ⑧吊耳 ；  ；  ；  ； ；⑨热侧进口 ；  ；  ；  ； ；⑩冷侧水出口

?热侧水出口或蒸汽排空口 ； ?安全阀 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；?温度表 ； ； ； ； ； ； ； ； ； ； ； ；?压力表 ；  ；  ；  ；  ； ?人孔组件。

3、材料

受压元件所用材料的选用原则、钢材标准、热处理状态及许用应力值应按GB 150的规定。易燃、致命或有毒操作工况中的受压元件应采用铸铁。
