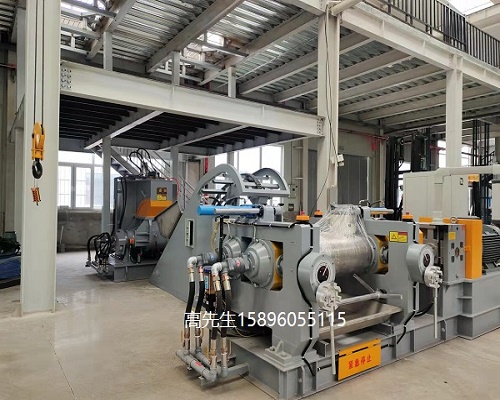

供应35升气压翻转式密炼机、16寸开放式炼胶机标准机

价格:125000元浏览:215次联系:高海风 / 15896055115 / 15896055115企业:泰兴市瑞兴橡塑机械有限公司留言店铺收藏

供应35升气压翻转式密炼机、16寸开放式炼胶机标准机

机械功能特点:

2.1底座:使用B型槽钢与钢板焊接经加工而成。

2.2密炼室:使用28CrMnMo铸钢件经过热处理调制,与物料接触面堆焊耐磨硬质 合金硬度HRC60-62。密炼室整体抛光、外镀硬铬。机加工燕尾槽,内镶耐磨条,密封良好。外部设计水夹套,可用于水冷却及蒸汽加热。

2.3搅拌轴:主体采用CrMo合金钢锻打经热处理调质。螺棱采用CrMo合金钢蜡模铸造,以合金焊条焊接,经过整体热处理调质, 并在棱锋和棱面堆焊耐磨合金,并在打磨、抛光后表面进行镀硬铬处理。搅拌棱设计合理,形状圆润,搅拌效果更加优越。内通冷却水,使得冷却更佳。

2.4立柱:采用A3钢板经折弯,与钢管焊接加工而成。具有很强的稳固性和稳定性。

2.5防漏装置:搅拌轴端面采用YG8合金圈和石墨密封环机械式轴封迫紧系统,外部加聚氨酯盘亘,双层防漏。密封环和A套采用螺丝连接,更换方便,加压盖侧面,皆有板式迫紧。高分子树脂纤维材料耐磨、不易破碎。更换方便快捷,不影响生产进度。

3、加压系统(气压)

3.1气压缸:特制气缸。速度和压力均可依据客户方便调节。

3.2加压盖:主体采用45#铸钢和钢板焊接,受力合理,密炼面设计成M间隙均匀。内部设计有S形流道,可通冷却水与蒸汽加热,经过热处理调质,并在表面镀硬铬,在侧身皆有防漏装置。防漏密封条为高分子树脂纤维材料耐磨、不易破碎。更换方便快捷,不影响生产进度。

4、卸料装置

4.1结构组成:使用二次包络涡轮、蜗杆结构或液压翻转作为密炼室翻转卸料。

4.2翻转角度:110?(最大翻转角度140?)。

4.3翻转电机: 皖南电机。

4.4翻转减速器:使用国茂针轮摆线减速器。

4.5翻转控制:两道控制保护系统,不会翻转动作失灵,导致机器损坏。

5、传动机构

5.1主电机:皖南电机有限公司生产,防护等级IP54,是目前国内防护等级最高的级别,完全满足生产需要。主机启动淘汰了传统的星三角启动,采用软启动,节能,安全,省电,更有效的保护电机。

5.2齿轮箱:齿轮采用硬齿面渐开线减速箱,齿轮材料20CrMnTi,经过淬火、渗碳、磨齿,硬度HRC57~62.齿轮箱加装冷却循环系统,低噪音,高传动扭矩,可承受更高负载。

5.3皮带轮组:主电机与齿轮箱传动皮带轮均经过精加工,高保险系数,确保完成传动。

35L气压型密炼机









项 目

规  格

机型

X(S)N-35

混炼总容积

75公升

密炼有效容积

35 L

驱动电机功率

55KW

翻转电机功率

2.2KW

压缩空气压力

0.6—0.8 Mpa

气缸 直 径

?250mm

转子转速(前/后)

30/24.5 r/min

翻转 角 度

140?

投料 方 式

背投式

外型尺寸(L?W?H)

3100?2000?2710

整机重量

6500KG



16寸开炼机详细技术参数

1.主要规格

1.1型号:              XK-φ400?1000mm

1.2型式:              整体拼接式

1.3一次加料量:           25~35kg

1.4主电动机:            45KW-6级节能交流电机

1.5 辊筒速比:(后:前)              1:1.27

1.6辊轮线速:(设计值)               后:19.3m/min

详细规格:

2.1辊筒组:

2.1.1型式:前后辊为中空式。                  各1支

2.1.2材质:合金冷硬铸铁(LTG-H),经回火处理后进行精密磨加工。

2.1.3工作表面硬度:HS:70?2

2.1.4辊筒两侧轴承座之间安装强力弹簧,跟随调距弹动,有效避免调距螺杆与辊筒之间的间隙,防止碰撞。                          2组

2.1.5轴承采用双列调心滚子轴承。  (产地:瓦房店)     4组

2.1.6轴承座采用铸铁(FC30),经回火处理后加工制成。并附润滑油孔。 4组

2.1.7轴承座封盖为铁制并附迷宫环油封,内外侧均不漏油。  4组

2.1.8辊筒加热及冷却用旋转接头附不锈钢金属软管。     2组

2.1.9手动切刀:稳定、安全、方便。                      1组

2.2底座及机架

2.2.1底座采用H型钢焊接,经回火处理,机械加工。    1个

2.2.2机架采用H型钢焊接,经回火处理后加工制成,      2组

2.2.3不锈钢料盆                                        1个

2.3辊筒间隙调整装置

2.3.1调整范围:0.8~10mm

2.3.2由涡轮、蜗杆、螺杆、刻度盘组成。

2.3.3调距方式:手动调距(标配)/电动调距(选配)

2.4挡胶板组:手动挡胶板

2.5传动机构:

2.5.1主马达:6级节能交流马达,转速970rpm。            1台

2.5.2减速齿轮箱:ZSY315-45,单入力、单出力,密闭浸油式硬齿面减速机。噪音≤78dB, 安全系数:SA≥2倍以上。                      1台

2.5.3减速机齿轮箱与马达联轴器:弹性套柱销联轴器。       1组

2.5.4减速齿轮箱与辊筒联轴器:柱销联轴器。              1组

2.6紧急刹车装置:

2.6.1型式:电力液压块式制动器。加防护罩

2.6.2刹车能力:刹车后辊轮滑行≤1/4周长。

2.6.3:?:急停按钮安装位置:安装在机器压板的两端的上方    4个

      ?:脚踢急停装置,安装在底座操作位。                2组

2.7润滑组:

2.7.1轴承润滑:采用黄油自动泵润滑方式。

2.7.2自动黄油泵:调好注油时间,到时间自动注油及自动停止注油。

2.8电气控制组:

2.8.1控制箱:表面喷漆落地型。(与设备底座固定)            1个

2.8.2操作箱:操作控制回路。(固定在员工方便操作的地方)

2.8.3机内接线由生产厂负责集中至机上接线盒内,供方负责主机与配电箱的接线。                               外加小控制操作箱1个


 斗式提升机

1.自动翻斗提升机:

2.上料电机功率:3kw;

3.限位开关上下限位,滑道特殊优化圆弧设计,运动平稳。

4.提升料斗为不锈钢材质,每斗可承运120Kg。

5.将密炼机密炼后的团状物料输送至开炼机内。



二、主要供应商一览表



密炼机



序号

名称及型号

产地(品牌)

备注

1

主电机

安徽皖南电机/西门子



2

主减速机

江苏凯博传动设备有限公司



3

遊星式减速机

江苏国贸国泰集团有限公司



4

主机轴承

瓦房店冶金轴承集团有限公司



5

PLC及主要低压电器元件

西门子/日本三菱/台湾台达等品牌



6

油封

NOK日本进口



7

转子合金圈

YG10(车床刀头合金)



8

变频器

JACT/台湾东元



9

触摸屏

三菱





开炼机



序号

名称及型号

产地(品牌)

备注

1

主电机

安徽皖南电机



2

辊筒

无锡太湖轧辊



3

辊筒轴承

瓦房店冶金轴承集团有限公司



4

电器元件

德力西及施耐德



5

主减速机(方形)

江苏凯博传动设备有限公司



6

油封

NOK日本进口



7

液压系统

苏州旭展液压系统有限公司



8

变频器

JACT/台湾东元
