水侵入法过滤芯器完整性测试仪过滤器说明：

1.泡点测试

润湿液体由于毛细管作用停留在膜中的多孔道中。这种毛细管作用随孔径变小而增强。取决于膜孔径的气体压力将液体逼出孔道。此时的压力被称为“泡点”或简称BP。液体首次会从膜上最大的孔径出来。因此,滤芯的BP值同时与膜材(润湿角因不同材质而异)特别是润湿液体的表面张力有关。低表面张力的液体如有机溶剂,去污剂和乳化剂的BP值均较低。BP值还与润湿介质的温度有关。泡点测试法特别适合圆片膜的完整性测试。

2.扩散流和泡点组合测试

这个方法特别适合膜滤器的完整性测试。

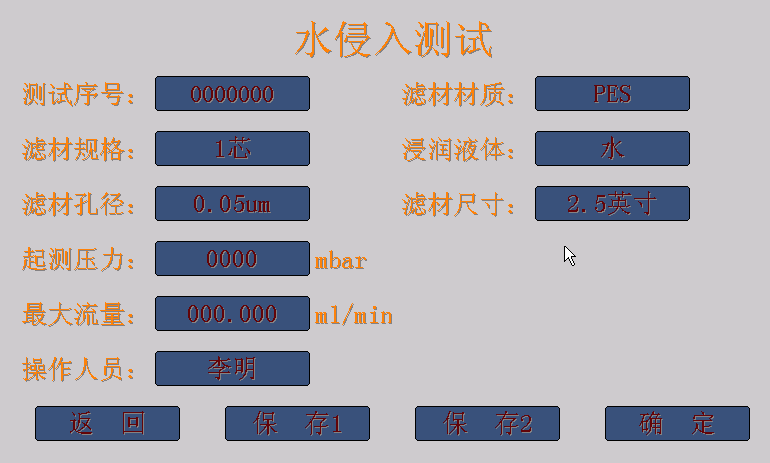

3.水侵入法水流测试

这个方法是专门用于疏水性气体滤器的完整性测试方法。测试步骤如同扩散流法。但水侵入法测试时，则要将安装疏水性滤器的钢壳上游充满水。水侵入疏水性膜基质的体积通过压降间接计算。如果膜没有损坏，水侵入的体积变化速度很小，只有在相对长时间后才能观察到。而扩散流测试是测量扩散通过膜的气体体积。

水侵入值(Water Intrusion Rate):从压降,测试时间和上游体积计算得到。 水流值(Water Flow Rate)：也就是水侵入值。

水侵入法对过滤面积1000 cm2以上到大规模系统的疏水性过滤系统均有效.

4.压降测试

压降测试基于气流扩散入润湿膜造成上游压力的改变。推荐此方法用于已知体积的空钢壳和压力罐的泄漏测试。

压降测试

测试压力: 3000 mbar

稳定时间: 3 min

测试时间: 3 min

压降: max.3 mbar

5.多点扩散流测试

此法是基于不同测试压力下不同的扩散流速度。测试压力从给定的最小压力开始逐步增加到最大值或是泡点值,测定每个压力下的扩散流。所有数值显示在压力和扩散流曲线和数据表。在下次使用滤芯前进行此项测试,并将该曲线斜率与第一次使用前测试的曲线斜率比较,就可判断下次过滤前滤芯是否损坏。

水侵入法过滤芯器完整性测试仪  规格参数：

电源/功率170-240V AC, 50/60Hz；100W

最大操作压力7999 mbar

最低进气压力3000 mbar

外型尺寸500(长) x200（宽）x 180(高)

测试范围测试压力：500-6900mbar

测试精度灵敏度：?1.0 mbar?；???气泡点：?60 mbar?；

操作条件环境温度：0℃?~ 50℃；  相对湿度：10-80%

测试耗时基本泡点测试：2 min?2min；  ??扩散流测试7?2min；            水浸入流量测试7?2min；  系统气密性：3?1min；

打印功能中文/英文打印，打印测试条件、测试结果、测试曲线；

历史记录功能32G存储空间，保存数据100万条

显示屏尺寸：5.7寸；32位；触摸屏

语言选项中文/英文

 浸润滤材

滤芯或滤膜测试前，必须用合适的浸润液完全浸润，才能进行后续操作。用户可根据现场 实际情况选择以下两种方法中的一种。

1.冲洗浸润

1)准备好合适洁净的浸润液，亲水性滤材（如聚醚砜膜，尼龙膜，混合纤维素膜等）可 用纯水，疏水性滤材（如聚四氟乙烯膜等）可用醇类（乙醇、异丙醇等）。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可用工艺溶液进行湿润。对于 可进行完整性测试的滤材，过滤器制造商会提供完整性测试的数据及条件，对此项若 有疑问，可向本公司或向滤芯或滤膜的供应商咨询。

2)将滤膜或滤芯装入外壳（装膜片时必须用镊子或戴手套，以免手上油脂影响滤膜湿润性能）后，充入湿润液并使其流动，充液时要保证外壳内气体全部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4) 冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

 2. 浸泡浸润

1) 同上 1）。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其完全浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后，从容器中拿出滤膜或滤芯，沥去多余的浸润液，将滤膜或滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后测试前必须用室温水将其冷却至室温，以免产生测试误差。

维护保养

1、该仪器应保存于清洁、干燥、常温、无振动处，高温、潮湿、灰尘会使电子线路腐蚀，电子期间老化，影响仪器的正常工作，缩短仪器的使用寿命。

2、测试用接管、接插件等暂时不用时应存放于清洁的塑料袋中，以免被污染。

3、不要试图拆开仪器，非专业人员对仪器的处理会损坏仪器。

4、不要用烈性化学制品、洗涤剂或清洗剂清洗仪器。用蘸少许中性肥皂水的软布擦拭机箱。

完整性检测的目的

1、滤芯制造商

—认证

—生产质量控制

2、滤芯用户

—确认滤芯级别

—确认滤芯正确安装

—确认滤芯未受损坏

—确认滤芯符合制造规格

—确认此滤芯和那些经制造商认证的滤芯一样

—工艺认证文件

—批次记录文件

结论：完整性试验不是对滤膜中最大膜孔的直接测量

适用于生产环境：

科学的低能耗及外形设计

密封的外置散热片

无需风扇散热

无产生颗粒的风险

产品特点

高智能化：测试流程全自动控制，无需人工干预；

高可靠性：检测精度高，重现性好；

高人性化：中文/英文操作环境，触摸屏输入，操作界面友好；

多功能化：可用于测试单芯滤器、多芯滤器，多种测试功能；

高集成化：仪器采用便携设计，体积小，使用轻便；

高科技化：采用ARM9控制器，Windows CE 6.0系统；

高实用化：数据存储、实时打印检测结果，符合GMP的要求。

性能参数：

电源/功率170-240V AC, 50/60Hz；100W

最大操作压力7999 mbar

最低进气压力3000 mbar

外型尺寸500(长) x200（宽）x 180(高)

测试范围测试压力：500-6900mbar

测试精度灵敏度：?1.0 mbar；气泡点：?60 mbar；

操作条件环境温度：0℃?~ 50℃；  相对湿度：10-80%

测试耗时基本泡点测试：2 min?2min；  ??扩散流测试7?2min；            水浸入流量测试7?2min；  系统气密性：3?1min；

打印功能中文/英文打印，打印测试条件、测试结果、测试曲线；

历史记录功能32G存储空间，保存数据100万条

显示屏尺寸：5.7寸；32位；触摸屏

语言选项中文/英文
