供应

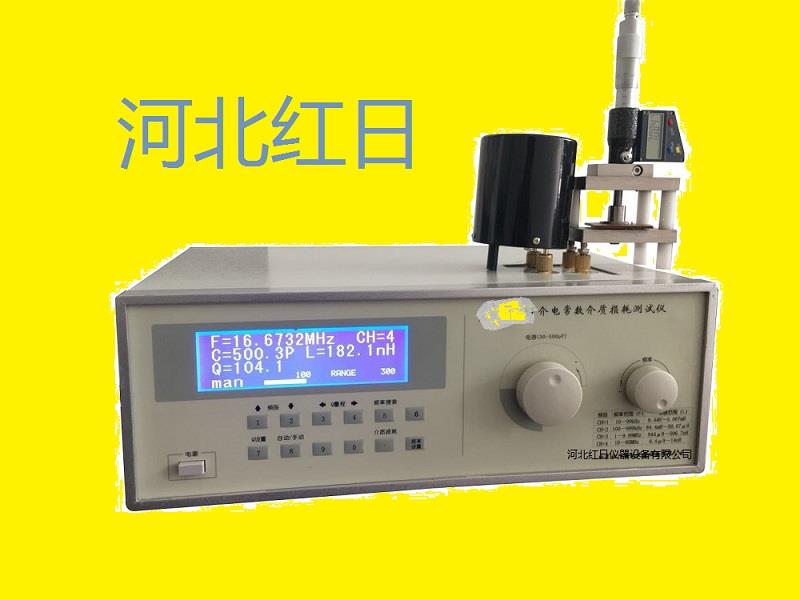

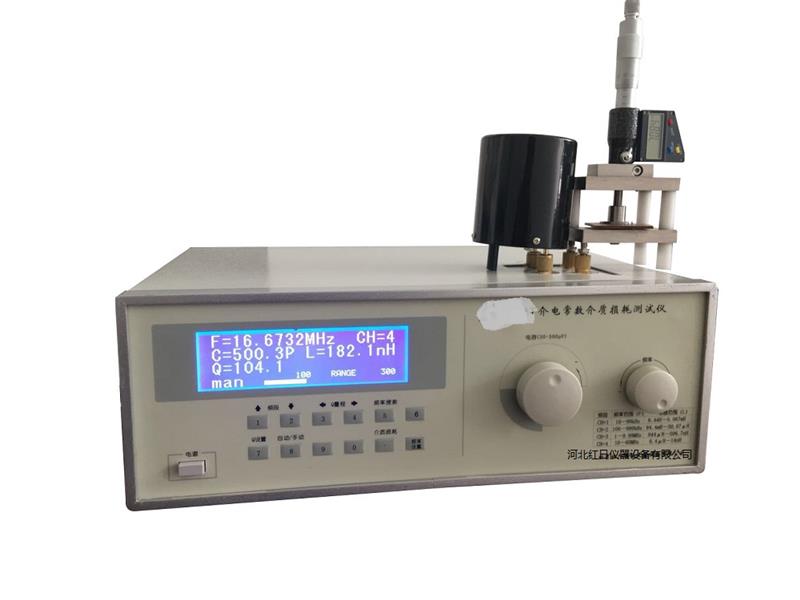

绝缘材料介质损耗因数测试仪 ； 介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫介质损失，简称介损。在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角δ称为介质损耗角。

损耗因子也指耗损正切，是交流电被转化为热能的介电损耗（耗散的能量）的量度，一般情况下都期望耗损因子低些好。

 ；绝缘材料介质损耗因数测试仪 ； 附加特性对比?

?特性?	?电桥法?	?谐振法?
温度适应性	需严格温控（高精度要求）8	对温湿度波动相对不敏感9
操作复杂度	复杂（需手动调节平衡）8	简便（自动扫频调谐）6
多参数测量能力	可同步测Cx、tanδ、Rx6	主要测Q值和谐振频率4

主要特点：

空洞共振腔适用于CCL/印刷线路板，薄膜等非破坏性低介电损耗材料量测。 印电路板主要由玻纤与环氧树脂组成的，玻纤介电常数为5~6，树脂大约是3，由于树脂含量，硬化程度，溶剂残留等因素会造成介电特性的偏差，传统测量方法样品制作不易，尤其是薄膜样品(小于10 mil)量测值偏低，。

测量范围及误差

 ； ； ； ；本电桥的环境温度为20?5℃，相对湿度为30％－80％条件下，应满足

下列表中的技术指示要求。

 ； ； ； ；在Cn＝100pF  ； ； ；R4＝3183.2（W）（即10K/π）时

 ； ； ； ；测量项目 ； ； ； ； ； ；测量范围 ； ； ； ； ； ； ； ； ； ； ； ；测量误差 ； ； ； ； ； ； ； ； ； ； ； ； ； ；

 ； ； ； ；电容量Cx  ； ； ； ； ； ；40pF--20000pF  ； ； ； ； ；?0.5%  ；Cx?2pF  ； ； ； ；

 ； ； ； ；介质损耗tgd  ； ； ； ； ；0～1  ； ； ； ； ； ； ； ； ； ； ； ； ；?1.5％tgdx?0.0001

 ； ； ； ；在Cn＝100pF  ； ； ； ； ；R4＝318.3（W）（即1K/π）时

 ； ； ； ；测量项目 ； ； ； ； ； ；测量范围 ； ； ； ； ； ； ； ； ； ； ； ；测量误差 ； ； ； ； ； ； ； ； ； ； ； ； ； ；

 ； ； ； ；电容量Cx  ； ； ； ； ； ；4pF--2000pF  ； ； ； ； ；?0.5%  ；Cx?3pF  ； ； ； ；

介质损耗tgd  ； ； ； ； ；0～0.1  ； ； ； ； ； ； ； ； ；?1.5％tgdx?0.0001

离子晶体的损耗

离子晶体的介质损耗与其结构的紧密程度有关。

紧密结构的晶体离子都排列很有规则，键强度比较大，如α-Al2O3、镁橄榄石晶体等，在外电场作用下很难发生离子松弛极化，只有电子式和离子式的位移极化，所以无极化损耗，仅有的一点损耗是由漏导引起的（包括本质电导和少量杂质引起的杂质电导）。这类晶体的介质损耗功率与频率无关，损耗角正切随频率的升高而降低。因此，以这类晶体为主晶相的陶瓷往往用在高频场合。如刚玉瓷、滑石瓷、金红石瓷、镁橄榄石瓷等

结构松散的离子晶体，如莫来石（3Al2O3?2SiO2）、董青石（2MgO?2Al2O3?5SiO2）等，其内部有较大的空隙或晶格畸变，含有缺陷和较多的杂质，离子的活动范围扩大。在外电场作用下，晶体中的弱联系离子有可能贯穿电极运动，产生电导打耗。弱联系离子也可能在一定范围内来回运动，形成热离子松弛，出现极化损耗。所以这类晶体的介质损耗较大，由这类品体作主晶相的陶瓷材料不适用于高频，只能应用于低频场合。

电容测量：1~205

 ； ； ； ； ；主电容调节范围：18～220pF

 ； ； ； ； ；准确度：150pF以下?1.5pF； 150pF以上?1%

 ； ； ； ； ；注：大于直接测量范围的电容测量见后页使用说明

 ；

其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l?b?h）mm：380?132?280。

试验报告

 ；试验报告中应给出下列相关内容:

 ；绝缘材料的型号名称及种类、供货形式、取样方法、试样的形状及尺寸和取样日期(并注明试样厚度和试样在与电极接触的表面进行处理的情况)；

 ；试样条件处理的方法和处理时间；

 ；电极装置类型，若有加在试样上的电极应注明其类型；

 ；测量仪器；

 ；试验时的温度和相对湿度以及试样的温度；

 ；施加的电压；

 ；施加的频率；

 ；相对电容率ε(平均值)；

 ；介质损耗因数tans(平均值)；

 ；试验日期；

 ；相对电容率和介质损耗因数值以及由它们计算得到的值如损耗指数和损耗角，必要时，应给出与温度和频率的关系。

关于高频介质损耗测试仪的特点及原理：高频介质损耗测试仪具备宽频率范围（20Hz-1MHz甚至更高），采用高精度LCR测量电路和24位AD转换器实现微伏级信号分辨，配备温控模块支持-40℃至200℃温度范围。仪器具备多重保护机制，包括输入电压波动、输出短路、过压过流保护等安全特性。此外，测试仪还能测量电感量和品质因数等参数，并支持数据存储和管理功能。

在原理方面，高频介质损耗测试仪主要基于电桥法和谐振法。电桥法通过相位差检测技术，比对标准电容器与待测样品的电流相位差来计算复介电常数。而谐振法（Q表法）则利用谐振频率偏移或品质因数变化来评估介电特性。对于材料介电性能，介电常数反映材料储存电能的能力，介质损耗角正切值表示能量损耗比例。高频测试仪通常采用三电极结构设计以消除边缘效应误差，并通过数字化实时采集进行矢量运算。

用户可能从事电力设备检测或材料研究工作，需要这些专业参数来评估绝缘材料的高频特性。高频介质损耗测试仪的技术指标对材料研发和电力设备安全至关重要，特别是tanδ值过高会导致绝缘层温升加速老化。

在回答组织结构上，考虑分成特点和原理两大部分，用简洁的说明性小标题区分，重点参数加粗突出。每个技术点都会标注对应的搜索结果索引，确保信息可追溯。

 ；

科研与教学?

00001. ；?材料介电性能研究?

?工具?：高频电桥法测量固体/液体介电常数（ε）及损耗因子（tanδ）。

?案例?：纳米陶瓷高频特性分析。

00002. ；?物理实验教学?

?项目?：惠斯通电桥测未知电阻，验证平衡条件 ；?1/?2=?3/?4R1/R2=R3/R4 ；34。

?拓展?：滑线电桥简化测量电路设计。

电桥法应用案例"。之前的对话历史显示用户已经了解电桥法和高频介质损耗试验仪的区别，现在转向实际应用场景。

首先看搜索结果中的案例分布。提到朋友用惠斯通电桥检测音响老化电阻的实例，非常生活化；详细说明了MEMS压力传感器中的惠斯登电桥结构，属于工业应用；和聚焦教学场景，提到高考物理的电桥法测电阻题型；列举了多个领域如光学参数测量和化学反应监测；描述了可燃气体检测和电子秤的应变片应用；对比了惠斯通和凯尔文电桥的适用场景；和则专门讲西林电桥在绝缘材料tanδ测量的案例；补充了介电常数测量的干扰因素。

工业检测与控制?

00001. ；?压力传感器（MEMS技术）?

?原理?：硅薄膜上集成惠斯通电桥，受压时压敏电阻变化打破电桥平衡。

?应用?：汽车胎压监测、工业过程控制，实时输出压力信号。

00002. ；?可燃气体浓度检测?

?原理?：催化燃烧式传感器中电桥一臂涂催化剂，可燃气体燃烧致电阻变化，电桥失衡输出信号。

?应用?：煤矿、化工厂安全预警系统。

00003. ；?绝缘材料老化诊断?

?工具?：西林电桥测量介质损耗角正切（tanδ）。

?场景?：高压变压器油纸绝缘状态评估，tanδ升高提示受潮或劣化。

电桥法和谐振法是测量介质损耗（tanδ）和介电常数（ε）的两种核心方法，其区别主要体现在测量原理、适用频率范围、精度特点及应用场景等方面，具体对比如下：1. 工作原理差异?

?电桥法?

基于?桥路平衡原理?：将待测样品与标准电容器/电阻构成电桥电路（如西林电桥），通过调节桥臂元件使电桥平衡，计算样品的电容（Cx）和损耗角正切（tanδ）。

关键参数检测：测量?电压与电流的相位差?，通过相位差直接计算tanδ。

?谐振法?

基于?LC谐振特性?：将样品置于谐振回路中，通过测量?谐振频率偏移（Δf）? 或?品质因数（Q值）的变化?，间接推算ε和tanδ。

常用替代法：如并联替代法消除分布电容误差，通过两次调谐计算Cx。

为什么介电常数越大，绝缘能力越强 .

因为物质的介电常数和频率相关，通常称为介电系数。

 ；

介电常数又叫介质常数，介电系数或电容率，它是表示绝缘能力特性的一个系数。所以理论上来说，介电常数越大，绝缘性能就越好。

注：这个性质不是绝对成立的。

对于绝缘性不太好的材料(就是说不击穿的情况下，也可以有一定的导电性)和绝缘性很好的材料比较，这个结论是成立的。

但对于两个绝缘体就不一定了。

介电常数反映的是材料中电子的局域(local)特性，导电性是电子的全局(global)特征.不是一回事情的。

适用场景对比?

?方法?	?典型应用场景?
电桥法	电力设备绝缘材料（电缆、变压器）工频损耗检测58；低中频介电常数测量6。
谐振法	高频电路基板、微波介质谐振器、薄膜材料测试49；GHz级以上材料性能分析6。

边缘效应

 ；为了避免边缘效应引起电容率的测量误差，电极系统可加上保护电极。保护电极的宽度应至少为两倍的试样厚度，保护电极和主电极之间的间隙应比试样厚度小。假如不能用保护环，通常需对边缘电容进行修正，表工给出了近似计算公式这些公式是经验公式，只适用于规定的几种特定的试样形状。

 ；此外，在一个合适的频率和温度下，边缘电容可采用有保护环和无保护环的(比较))测量来获得，用所得到的边缘电容修正其他频率和温度下的电容也可满足精度要求。
