100KV绝缘材料电压下击穿强度和耐电压测试仪 ； 在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

100KV绝缘材料电压下击穿强度和耐电压测试仪 ； 不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

适用范围及功能

主要适用于固体绝缘材料如：塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。

本仪器由电脑控制，是我公司自主研发的全新第二代介电击穿检测仪器，本仪器由数字集成电路系统与软件控制系统两大部分构成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

满足标准：

仪器依据以下标准中对击穿电压部分的要求制造

GB/T 1408-2006绝缘材料电气强度试验方法

GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333电缆纸工频电压击穿试验方法

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656电容器纸工频电压击穿试验方法

ASTM D149固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV，高的达60kV甚至更多。

安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离时安全距离，试验时即使人接触箱壁也不会有危险。

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

7、本公司保留对设备改进的权利，并不另行通知用户。

击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的最高电压，即在该电压水平下，整个时间内试样不发生击穿。

 ；

电气强度electric strength

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商。

注：除非另有规定，应按本部分5.4规定测定两试验电极之间的距离。

交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

常规型号：

BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜

BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等

BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷

BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂

BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料

安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离时安全距离，试验时即使人接触箱壁也不会有危险。

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

7、本公司保留对设备改进的权利，并不另行通知用户。

软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

使用时的注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。

2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。

3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。

4、设备安放要平稳，安放的地面要坚固。最好是水泥地面以免产生共振。

5、该设备在使用中外壳要接保护地线，既设备外壳接大地，以保护操作人员和设备运行的安全。

6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。

7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。

8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。

9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。

10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。

11、搬动设备时，要切断设备电源，既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45?角以上。

12、不要在设备运行时插拔设备的电源插头。

技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流0--50 KV

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；直流0—50 KV  ； ；

03、电器容量：3KVA

04、击穿最大输出电流：100mA  ；30mA（可调换）

05、高压分级：0--5KV；0-10KV；0-30KV； 0-40KV； 0-50KV，0-50KV；

06、升压速率：10V/S 100V/S  ；200V/S  ；500V/S  ；1000V/S 2500V/S 3000V/S  ； ；

07、试验方式：

 ； ； ； ； ； ； ； ； ； ； ；直流试验：1、击穿试验2、梯度升压  ；3、耐压试验

 ； ； ； ； ； ； ； ； ； ； ；交流试验：1、击穿试验  ；2、梯度升压  ；3、耐压试验

08、击穿判停方式：1、电压判停2、电流判停

09、电压试验精度： ≤1％

10、试验方式：1、绝缘试样空气中试验2、绝缘试样浸油中试验

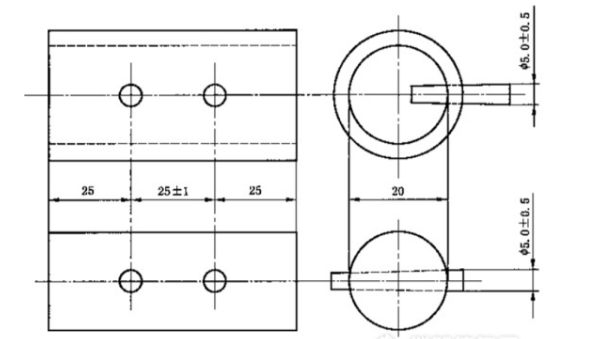

11、黄铜电极规格： ￠25mm两个  ； ；￠75mm一个

12、主机尺寸：长宽高约700*800*1500（MM）

14、防护罩材质：有机玻璃

15、设备重量：约120KG

售后内容：

一、我公司派工程师负责安装调试及培训。

二、产品自客户验收之日起，免费保修2年，终身维修。

1、设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。

2、培 训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。

3、设备验收标准：用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。

4、设备维修服务：

我公司产品自用户现场调试验收合格后1年内免费保修，终身维护。在1年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。

5、技术支持：对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。

6、售后响应：在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。
