交直流电压击穿测试仪

价格:67000元浏览:73次联系:刘圆圆 / 18932620538 / 企业:河北红日仪器设备有限公司留言店铺收藏

交直流电压击穿测试仪 ; 交直流试验的切换

1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。

2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3)试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4)在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,交流电压与直流电压有倍的关系。

交直流电压击穿测试仪 ; 安全保护:

 ; ; ;电击穿试验仪具有比较完善的安全防护措施:

1、门限位保护:不关门,即使通电点实验开始,设备无任何反应,软件有:安全门未关闭提示。

2、电压归零保护:如果在实验过程中,突然断电,下次开机后,会自动回到零位,保证初始电压为 在零位

3、终止电压保护:可以通过软件设定终止电压,保证在升压过程中如果出现异常升到指定的电压后,自动终止并归零

4、高压机械限位:如果软件系统失去控制,电压继续往上升,到高压限位后自动归零

5、如果在击穿后未判停,通过过流保护器采集数据保证电压自动归零

6、有高压指示灯,通过观察指示灯的状态来判断实在升压还是在零位

7、如果长时间做实验,为保证设备的良好运行,设备留有变压器排气口,保证变压器的良好运行,

 ; ; ;增长使用寿命

8、如果在实验中,试样有异味或者出现燃烧和冒烟现象,可以通过排风系统进行排除。

9、独立接地保护

10、短路保护

11、软件误操作保护

12、漏电保护

13、实验结束放电保护

技术要求:

01、输入电压: 交流220 V

02、输出电压: 交流0--50 KV

 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;直流0—50 KV  ; ;

03、电器容量:3KVA

04、击穿最大输出电流:100mA  ;30mA(可调换)

05、高压分级:0--5KV;0-10KV;0-30KV; 0-40KV; 0-50KV,0-50KV;

06、升压速率:10V/S 100V/S  ;200V/S  ;500V/S  ;1000V/S 2500V/S 3000V/S  ; ;

07、试验方式:

 ; ; ; ; ; ; ; ; ; ; ;直流试验:1、击穿试验2、梯度升压  ;3、耐压试验

 ; ; ; ; ; ; ; ; ; ; ;交流试验:1、击穿试验  ;2、梯度升压  ;3、耐压试验

 ;

08、击穿判停方式:1、电压判停2、电流判停

09、电压试验精度: ≤1%

10、试验方式:1、绝缘试样空气中试验2、绝缘试样浸油中试验

11、黄铜电极规格: ¢25mm两个  ; ;¢75mm一个

12、主机尺寸:长宽高约700*800*1500(MM)

14、防护罩材质:有机玻璃

15、设备重量:约120KG

软件程序控制功能:

1.该设备试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析。

2.可对试验数据进行编辑修改,灵活适用;

3.试验条件及测试结果等数据可自动存储;

4.试验报告格式灵活可变,适用于不同用户的不同要求。

5.可对一组试验中曲线数据的有效与否进行人为选定。

6.试验结果数据可导入EXECL。

7. 软件设备人员管理功能,在试验人员可设置自己的试验项目和试验参数,设置自己的试验内容后别人无法进入等功能。

电气强度electric strength

在规定的试验条件下,击穿电压与施加电压的两电极之间距离的商。

注:除非另有规定,应按本部分5.4规定测定两试验电极之间的距离。

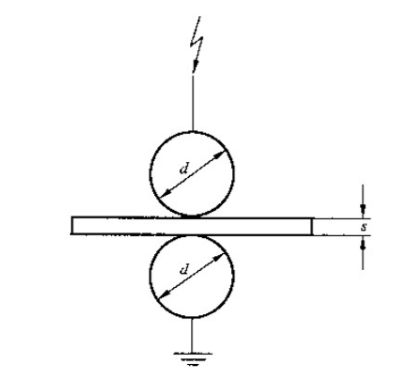

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1:当对薄试样进行试验时,电极的维护格外重要。为了在击穿时尽量减小电极损伤,优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化,也不应使得试样周围的电场分布受到显著影响。

注2:试验非常薄的薄膜(例如:<;μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

闪络flashover

试样和电极周围的气体或液体媒质承受电应力作用时,其绝缘性能损失,由此引起的试验回路电流促使相应的回路断路器动作。

注:碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。

交直流试验的切换

1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。

2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3)试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4)在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,交流电压与直流电压有倍的关系。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理:处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者,试样应在23?2℃,相对湿度(50?5)%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴,从试样取出到试验完毕不应超过5分钟。

表1  ; ; ;预处理条件

温度(℃)  ; ; ;相对湿度(%)  ; ; ;时间(h)

20?5  ; ; ;65?5  ; ; ;≥24

70?2  ; ; ;<40  ; ; ;4

105?2  ; ; ;<40  ; ; ;1

条件处理:试验前,试样在规定的温度下,在一定相对湿度的大气中或完全浸于水(或其他液体)中,放置规定的时间后进行试验,以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由表2选取。机械应力处理条件和方法按产品标准规定。

表2  ; ; ;条件处理与试验环境

项目 ; ; ;温度(℃)  ; ; ;时间(h)  ; ; ;相对湿度( % )  ; ; ;注意事项

高温处理与热态试验环境 ; ; ;90?2

105?2

120?2

130?2

155?2

180?2

200?2

220?2

250?2

275?5

320?5  ; ; ;<40h

可由试样的温度,时间与性能的关系曲线来确定

 ; ; ; ; ; ; ; ;在规定的处理条件下放入试样并开始计时。

热态试样须在试样温度达到规定的

浸蒸馏水、沸水或其他液体处理 ; ; ;20?5

100?5

 ; ; ; ; ; ; ; ;0.5、1、2、4、6、8、16、24、48、96  ; ; ;在规定的处理条件下放入试样并开始计时。

试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20?5℃

受潮处理与潮湿环境 ; ; ;20?5  ; ; ;95?3  ; ; ;0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍  ; ; ;1.在规定的处理条件下放入试样并开始计时。

满足标准:

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

 ; ; ; ; ; ; ; ;第2部分:对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

整机组成:

升压部件:由调压器和高压变压器组成0~50KV的升压部分。动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极:根据国家标准(1408.1-2006)随设备提供三个电极,具体规格为:Ф25mm?25mm两个;Ф75mm?25mm一个。(订做除外)

关于仪器质保:1、北广仪器保证提供的设备为需方指定的全新设备,其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后,开始计算保修期,设备免费保修期为壹年,设备在质量保质期内,产品在非人为损坏的情况下,由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应,安排约定维修细节。3、质保期后,我们免费为您维修维护设备,除大型设备外所有设备一律返厂维修,经检验后,电话告知客户问题所在及解决方式,经客户同意后进行维修,维修后发回客户,对于损坏及更换的零部件我们只收取成本费;如客户不认同我们的检验结果,双方另协商维修细节。
