接木机 全自动数控方木接木机 无缝隙指接机 高速版全自动定尺接木机

接木机 全自动数控方木接木机 无缝隙指接机 高速版全自动定尺接木机

价格:42000元浏览:1167次联系:刘建华 / 13932906709 / 0319-7582199企业:任县建华木工机械厂留言店铺收藏

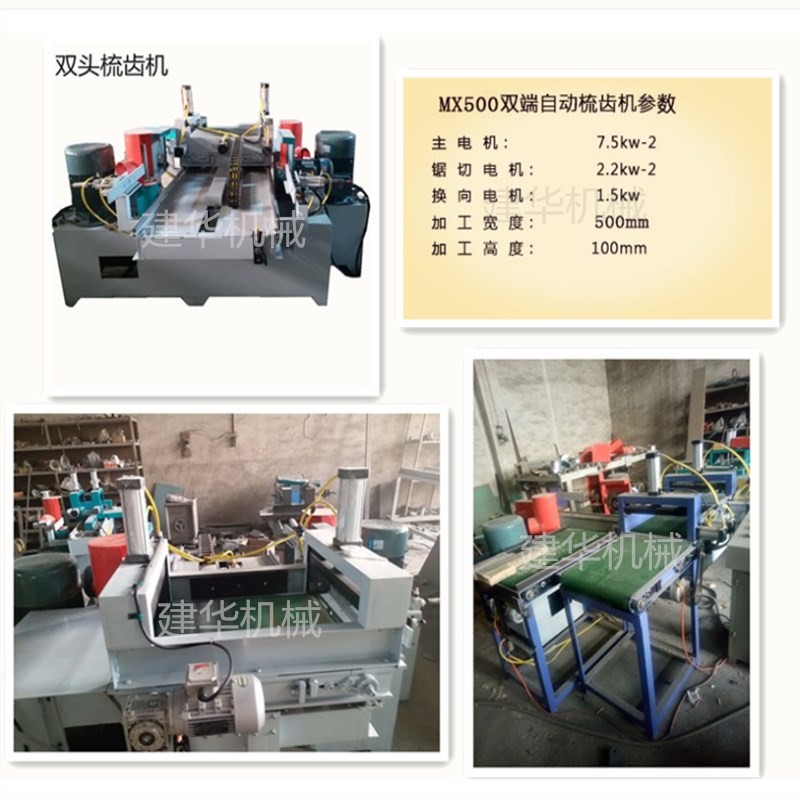

双端梳齿机介绍:结构与特点:



mx400型自动双端梳齿榫开榫机由机架部件、传动部件、送料、压料部件,气压系统、液压系统和电气系统控制组成。主要工作表面全部经过车、铣、磨等工艺加工,保证芯条梳齿精度;整机采用PLC程序控制,实现了芯条的输送、划线、齐头齐头锯、梳齿及回转全过程的自动加工。

①机架:机架采用优质钢材制成,用于支撑滑轨横梁、送料推台、、齐头锯总成、梳齿刀筒等。

②横梁:采用翻砂铸件加工而成,横梁上安装双V型精密直线导轨,具有摩擦阻力小、运行平稳等特点,有效地保证推台运动精度。

③推台:导轨滑块安装在推台底部。推台的侧板为可拆卸式,便于更换输送带和进行维修。推台一端安装有可调挡料角铁,立柱及小横梁上安装压紧气缸,实现芯条的垂直方向和侧向压紧。推台运行由油缸驱动。

④划线锯总成:电动机安装在燕尾导轨的拖板上,实现划线锯的前后调整,拖板安

装在摆动底板上,实现划线锯的高低调整,用户可根据需要调整划线位置。

⑤齐头锯总成:电动机水平固定在燕尾导轨的拖板上,实现齐头锯的前后调整,电动机轴上安装直径200mm的圆锯片,把芯条齐头锯平,锯片后面装有直径180mm的边刀,可把边料破碎,碎料通过抽风管道送走。

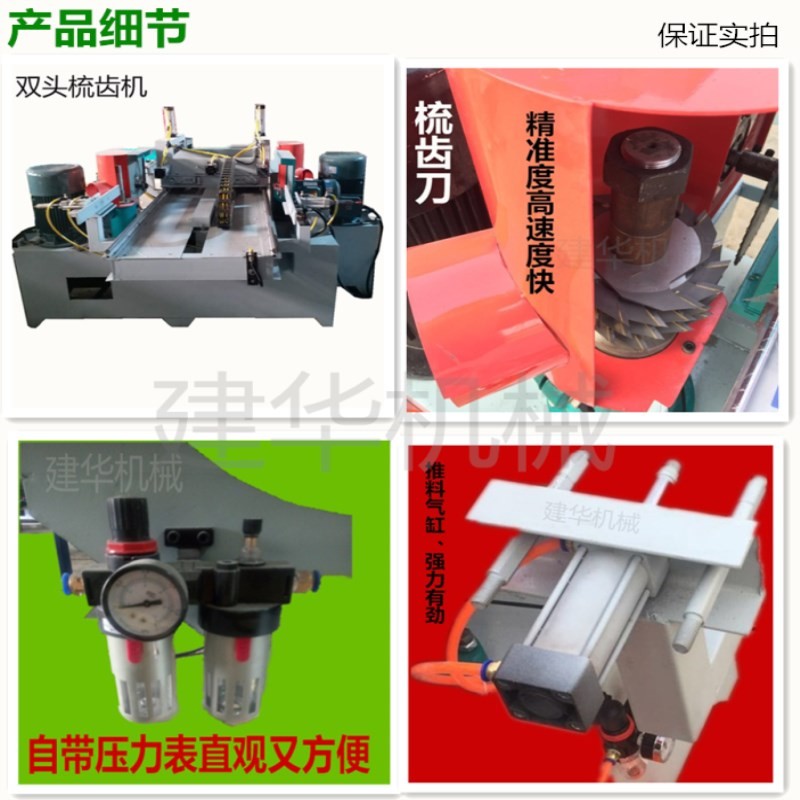

⑥梳齿刀筒:梳齿时,刀轴转速高、受力大,为了保证梳齿精度,主轴选用优质钢调质处理后精磨加工而成;端盖采用迷宫式密封装置;刀筒升降采用蜗杆机构,可在50mm范围内调节刀筒的工作位置。
