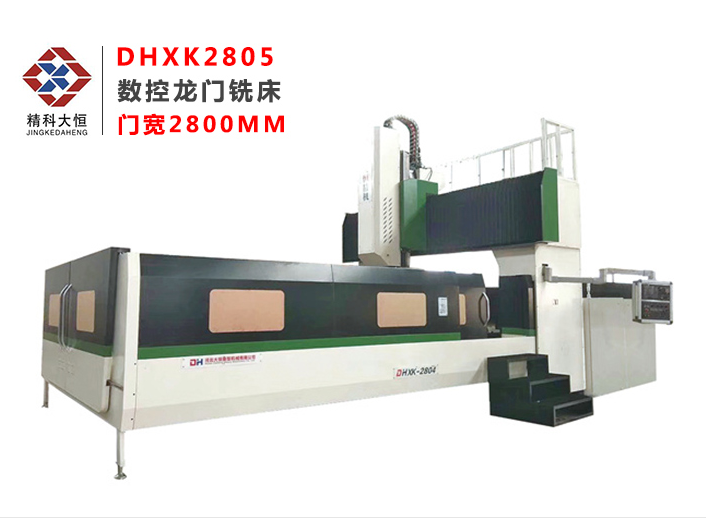

5米数控龙门铣床 龙门加工中心 产品简介
DHXK2805数控龙门铣床技术参数：
| 数控龙门铣床DHXK2805型技术参数 | |
| 项目名称 | |
| DHXK2805型号定义 | 大恒数控龙门铣床2805-龙门宽度为2800mm |
| 工作台面尺寸（宽?长）（mm） | 5000*2300 |
| 工作台移动方向行程（X轴mm） | 5200 |
| 主轴滑座移动方向行程（Y轴mm） | 2800 |
| 主轴上下移动方向行程（Z轴mm） | 1000 |
| 龙门宽度（mm） | 2800 |
| 主轴断面至工作台面距离（mm） | 200-1200 |
| 工作台T型槽（数目-尺寸?间距） | 9-22?160 |
| 主轴规格（型号/安装直径）标准皮带式，选配 直连式 | BT50/φ190 选配BT40/φ150 |
| 主轴转速 | 6000rpm/8000rpm |
| 滚柱丝杆规格（日本THK） | R80-20 Y：63-10 Z:50-10 |
| XYZ轴导轨规格(上银/THK) | X/Y轴55重载滚柱线轨，Z轴：T型滑轨（选配方滑枕、线轨） |
| X轴伺服电机传动方式及传动比 | 直连 |
| YZ轴伺服电机传动方式及传动比 | 直连 |
| 主轴电机 | 主轴电机：18.5（选配22KW）,额定扭矩143/140NM |
| XYZ向伺服电机 | 37.2Nm：Z轴抱闸 |
| 工作台承重（吨） | 10 |
| 光机重量约（吨） | 22 |
| XYZ轴定位精度（mm） | 0.025 |
| XYZ轴重复定位精度（mm） | 0.015 |
| 整机数控系统（标配三菱） | 选配日本发那科OIMF、德国西门子828D、台湾新代21MA |
●1、数控龙门铣床底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
●2、数控龙门铣床X、Y、Z向导轨均为日本超重载直线滚动导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性；X向为两根线轨；Y向导轨采用阶梯式平行结构，兼顾两导轨的垂直及水平两方向的跨距，具有受力均匀、高刚性、抗弯抗扭等优点
●3、数控龙门铣床主轴箱左右两侧各有一个平衡油缸，通过气液转换装置实现自动自动同步平衡，无需外接动力源，主轴箱运动顺畅、稳定；Z向驱动电动机具有失电制动装置；
●4、数控龙门铣床X、Y、Z三个方向进给采用高刚性的外循环插管式双螺母预压P3级大导程滚柱丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，机床的定位精度和同步；
●5、数控龙门铣床采用台湾厂家生产的高速、高精度、高刚性重载主轴单元，轴向和径向承载能力强。
●6、数控龙门铣床主轴采用增压缸打刀及吹气结构，在主轴打刀时可卸荷对内部轴承的冲击并迅速用高压气体对主轴内锥进行清洁，主轴及刀具的精度和寿命；
●7、数控龙门铣床X、Y方向导轨、丝杠都采用防护装置，丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
●8、机床外防护采用简易实用的防护结构设计，操作方便、灵活可靠；
●9、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
●10、机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
