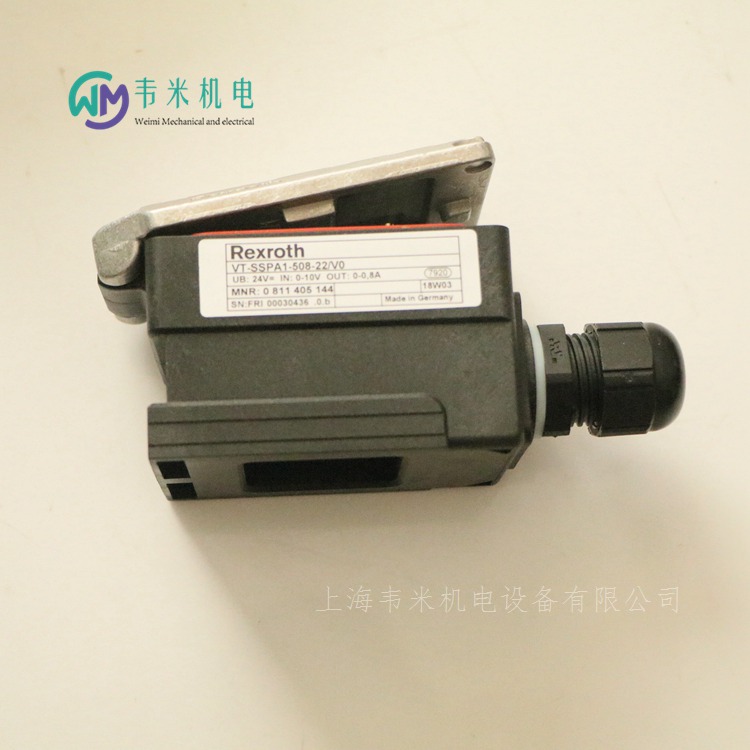

力士乐放大器接插器0811405144，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-22/V0/I
组件系列 2X
模拟，连接器设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差动输入
可调节斜坡时间、灵敏度、零电位和颤振频率
24 V 工作电压
放大器用于控制不带电气位置控制的比例阀。
它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。
LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。
控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。
此外，控制值可以通过斜坡引导。
为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。
交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。

力士乐放大器接插器0811405144，德国REXROTH放大器插头；

力士乐REXROTH电子元件
力士乐REXROTH阀放大器
力士乐REXROTH无位置反馈的比例阀放大器
力士乐REXROTH模拟放大器，插头设计
力士乐REXROTH比例阀的放大器插接器VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-2X/V0/0
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
力士乐REXROTH比例压力和流量控制阀用阀放大器VT-SSPA1-525-2X
0811405143 VT-SSPA1-525-2X/V0/0
0811405145 VT-SSPA1-525-2X/V0/I
力士乐REXROTH插入式比例阀放大器VT-SSPA1...1X
R900779643 VT-SSPA1-1-1X/V0/0-24
R901238534 VT-SSPA1-1-1X/V0/0-24/K24
R901029782 VT-SSPA1-1-1X/V0/I-24
R901110449 VT-SSPA1-1-1X/V001
R987217338 VT-SSPA1-5-1X/V0/0-24 5MKABEL
R901238530 VT-SSPA1-5-1X/V0/0-24/K24
R901432479 VT-SSPA1-5-1X/V010/0-24
R901390045 VT-SSPA1-5-1X/V180/0-24/K24
R901005414 VT-SSPA1-50-1X/V0/0-24
R901238532 VT-SSPA1-50-1X/V0/0-24/K24
R901029783 VT-SSPA1-50-1X/V0/I-24
R901136250 VT-SSPA1-50-1X/V001
R901336728 VT-SSPA1-50-1X/V002
R987219626 VT-SSPA1-100-1X/V0/0-24 5MKABEL
R901238528 VT-SSPA1-100-1X/V0/0-24/K24
R901104644 VT-SSPA1-150-1X/V0/0-24
R901263782 VT-SSPA1-150-1X/V0/0-24/K24
力士乐REXROTH比例换向阀和比例压力阀的阀放大器
0811405041 VT-SSPA1-525-10/V0
力士乐REXROTH模拟电路放大板，欧洲版制式
力士乐REXROTH比例换向阀和比例压力阀的阀放大器
0811405081 VT-VSPA1-508-10/V0/RTP
0811405079 VT-VSPA1-525-10/V0/RTP
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
R901388127 2WFCE32S320L-10/M/24A1
温度范围  -20 … 60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 60 ?C
精确度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... 20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
