供应

AVENTICS机械操作换向阀0820400001，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

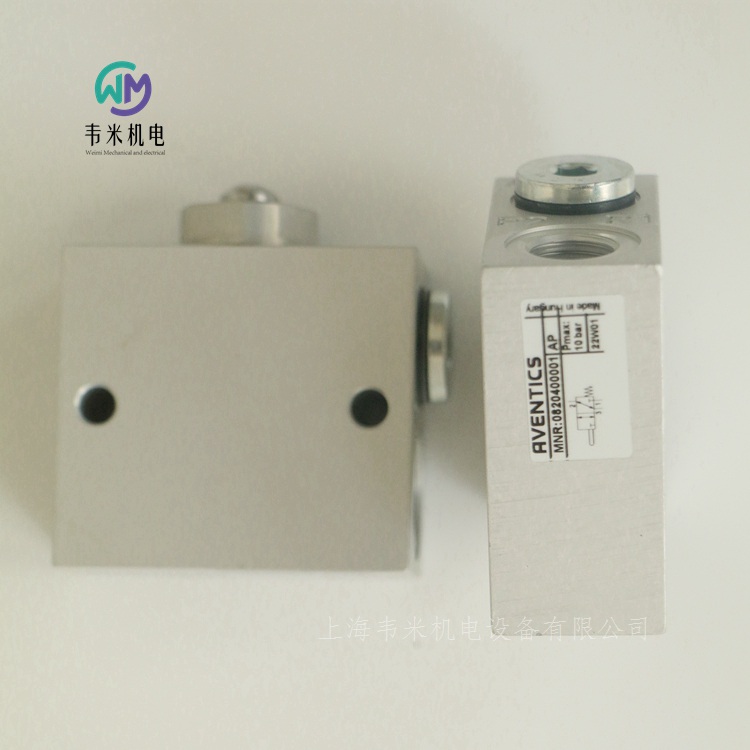

安沃驰AVENTICS二位三通换向阀, 系列 AP 0820400001
VVAP-3/2NC-PLU
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
额定流量Qn550 l/min
换向原理3/2
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件冲杆
结构特点提动阀
底板连接管式连接
低环境温度-30 ?C
高环境温度80 ?C
介质温度小值-30 ?C
介质温度大值80 ?C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.165 kg
材料：外壳铝材
密封件材料丙烯树胶
材料操作单元钢
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装

安沃驰AVENTICS先导式单向阀, 系列 NR02 0821003051
ENTSPERRBARES RUECKS
规格
压缩空气接口 1 G 1/4
类型 压缩空气接口 1 内螺纹
固定方式 可旋紧
压缩空气接口 2 型号 外螺纹
结构特点 提动阀
压缩空气接口 2 G 1/4
压缩空气连接 12 G 1/4
额定流量Qn 1 向 2 680 l/min
小运行压力 0.5 bar
大运行压力 10 bar
低环境温度 -20 ?C
高环境温度 80 ?C
介质温度小值 -20 ?C
介质温度大值 80 ?C
介质 压缩空气
重量 0.105 kg
材料：外壳 黄铜
密封件材料 丙烯树胶
特点
Qn = 300 l/min ... 5800 l/min

安沃驰AVENTICS二位三通截止阀，快插接头，系列QR1-AGS R412005475
QR1-AGS-G014-DA12
规格
结构特点提动阀
介质压缩空气
压缩空气接口 1G 1/4
类型 压缩空气接口 1外螺纹
压缩空气接口 2 12
压缩空气接口 2 型号快插接头
低环境温度0 ?C
高环境温度60 ?C
介质温度小值0 ?C
介质温度大值60 ?C
小运行压力0 bar
大运行压力10 bar
额定流量Qn 1 向 21600 l/min
供货数量5 件
重量0.063 kg
材料：外壳聚酯树脂
密封件材料丙烯树胶
材料 手柄聚酯树脂
特点
Qn = 500 l/min ... 2600 l/min

安沃驰AVENTICS双压阀 0821001002
规格
密封原理软密封
结构特点提动阀
介质压缩空气
颗粒大小 max.5 μm
低环境温度0 ?C
高环境温度80 ?C
介质温度小值0 ?C
介质温度大值80 ?C
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
逻辑功能AND
连接类型管式连接
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
额定流量Qn800 l/min
小运行压力1 bar
大运行压力10 bar
重量0.1 kg
材料：外壳铝材
密封件材料丙烯树胶
材料 螺纹管套铝材

安沃驰AVENTICS二位五通换向阀, CD01-PA 5714003520
规格
操作气动
额定流量Qn1010 l/min
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
连接类型底板连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
合格证书不含LABS
标准ISO 15407-1
阀门结构形式滑阀，正重叠
版本26 mm
控制压力小2 bar
大控制压力16 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
额定流量Qn 1 向 21010 l/min
额定流量 Qn 2 向 31010 l/min
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用
CD01 - 5/2DP

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2 5812220000
V581-5/2DS-NONE-I2-2P22-HBX-PA-X-C-T0
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力1.5 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
流动电导系数C10.8 l/(s*bar)
带有导线盒的基础阀门不带线圈的基阀
尺寸ISO 2
控制压力小1.5 bar
大控制压力10 bar
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS紧凑型气缸, 系列 KPZ-0822390007
KPZ-DA-016-0050-004122411000020-B
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。
规格
标准NFE 49004
活塞- φ16 mm
行程50 mm
实用原则双作用式
缓冲elastick? tlumen?
磁性销钉P?st s magnetem
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力79 N
伸出运动的活塞力127 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M4
冲撞能量0.15 J
大行程200 mm
介质压缩空气
介质温度小值-20 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
特点
符合 NFE 49-004
 16 mm ... 100 mm
大行程：500 mm
带集成传感器插槽
可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010741
KHZ-DA-032-0010-O-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ32 mm
行程10 mm
实用原则双作用式
缓冲elastick? tlumen?
磁性销钉P?st bez magnetu
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力507 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介质压缩空气
介质温度小值-25 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010863
KHZ-DA-050-0020-M-NR
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ50 mm
行程20 mm
实用原则双作用式
缓冲elastick? tlumen?
磁性销钉P?st s magnetem
环境要求工业标准
活塞杆无旋转
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1110 N
伸出运动的活塞力1237 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
冲撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介质压缩空气
介质温度小值-25 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822394203
KPZ-DA-040-0020-004122411000000-B
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。
规格
标准NFE 49004
活塞- φ40 mm
行程20 mm
实用原则双作用式
缓冲 弹性阻尼
磁性销钉 带磁铁的活塞
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.7 J
大行程300 mm
介质压缩空气
介质温度小值-20 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
特点
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
带集成传感器插槽
可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822394204
KPZ-DA-040-0025-004122411000000-B
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。
规格
标准NFE 49004
活塞- φ40 mm
行程25 mm
实用原则双作用式
缓冲elastick? tlumen?
磁性销钉P?st s magnetem
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.7 J
大行程300 mm
介质压缩空气
介质温度小值-20 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
特点
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
带集成传感器插槽
可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342008
TRB-DA-050-0250-0122111100000000000000-B
安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业，如木材与铝材、钢铁与汽车、重型机械和采矿等等。
规格
标准ISO 15552
活塞- φ50 mm
行程250 mm
实用原则双作用式
缓冲 气动可调阻尼
磁性销钉 带磁铁的活塞
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 ?C
高环境温度80 ?C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.14 kg
重量 10 mm行程0.036 kg
大行程2100 mm
介质压缩空气
特点
提供 32 mm 至 125 mm 直径的活塞
气动缓冲
附加弹性缓冲
提供多种刮刀模块
您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期
配置器中提供各种变型和配件

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406482
KHZ-SA-080-0025-M
AVENTICS KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ80 mm
行程25 mm
实用原则单作用式，不受压缩回
缓冲 弹性阻尼
磁性销钉 带磁铁的活塞
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力63.5 N
伸出运动的活塞力3267 N
低环境温度-25 ?C
高环境温度80 ?C
小运行压力1 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M10
重量1.29 kg
介质压缩空气
介质温度小值-25 ?C
介质温度大值80 ?C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

AVENTICS机械操作换向阀0820400001
