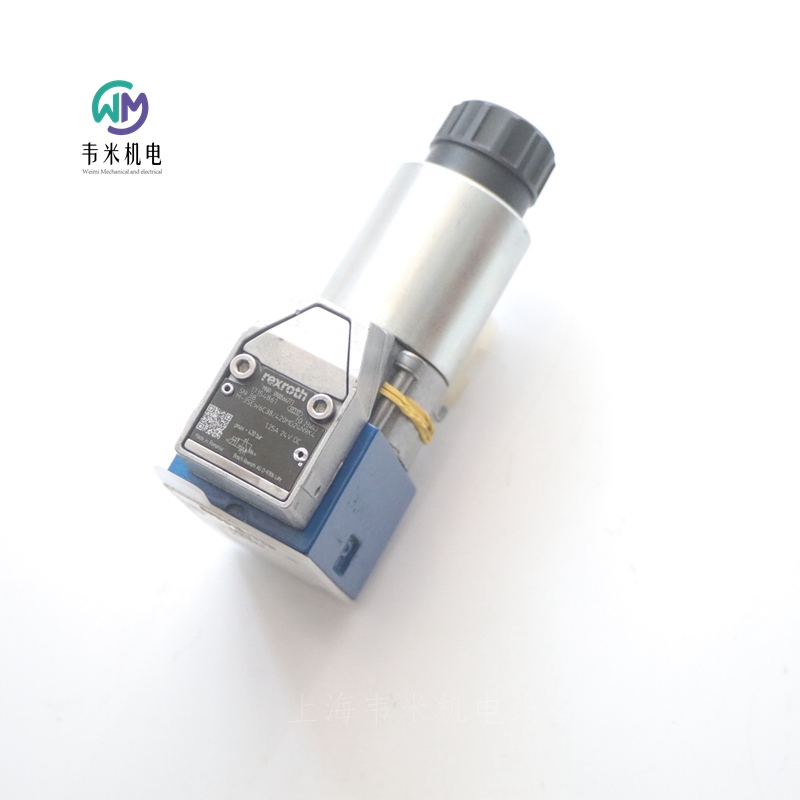

力士乐电磁球阀R900566273 M-3SEW6C38/420MG24N9K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6C3X/420MG24N9K4
R900566273 M-3SEW6C38/420MG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 420
大体积流量 [l/min] 25
活塞符号 符号 C
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.5

力士乐REXROTH换向座阀，直动式，带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置，可选
位置感应开关和接近传感器（无触点）
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。
为确保安全运行，必须注意以下内容：
为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。
座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
不得超过的大流量（如有必要，可以使用节流插件来限制流量）！
Plus-1 板：
当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！
对于三通和四通阀芯位置，必须始终连接油口 T。
请遵守压力等级和压力分配！
德国力士乐REXROTH电磁球阀订货号和型号：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566283 M-3SEW6U38/420MG24N9K4
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900206563 M-3SEW6U3X/420MG220N9K4

力士乐REXROTH电磁球阀R900203314
液压提升换向阀 M-3SEW6U3X/420MG24N9K4/B18
R900203314 M-3SEW6U38/420MG24N9K4/B18
公称尺寸 6, , 符号 U, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M缝纫6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 1.48

力士乐REXROTH电磁球阀线圈R900221884
磁性线圈 GZ45-4 24V K4K

力士乐REXROTH电磁球阀
R900077153 M-3SEW6U3X/420MG24N9K4/B20
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?2.0 mm的油口插入件
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.52

力士乐REXROTH电磁球阀
R900566279 M-3SEW6C3X/630MG24N9K4
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士乐REXROTH电磁球阀
R900572244 M-3SEW6U3X/420MG24N9K4/P
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5


力士乐REXROTH电磁球阀
R900213294 M-3SEW6U3X/630MG24N9K4/B15
公称尺寸 6，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?1.5 mm的节气门嵌件
产品属性
连接图
ISO 4401-03-02-0-05
产品系列 M-3SEW6U
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号U
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
普通接线盒插头
不带灯，黑色R901017011 3P Z4 M SW-SPEZ
不带灯，灰色R901017010 3P Z4 M GR SPEZ
带灯，黑色R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.5

力士乐REXROTH电磁球阀
R900204628 M-3SEW6C3X/630MG24N9K4/V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 630
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.48
插入式连接器R901017011 3P Z4 M SW-SPEZ
插头，接线盒，3极（2 PE）EN 175301-803，无电路，黑色
插入式连接器R901017010 3P Z4 M GR SPEZ。
插头，接线盒，3极（2 PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
插头，接线盒，3极（2 PE）EN 175301-803，带LED，黑色

力士乐REXROTH电磁球阀
R900220648 M-3SEW6C3X/420MG24N9K4/B12V
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带?1.2 mm的油口插入件
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.5

力士乐REXROTH电磁球阀
R900208646 M-3SEW6C3X/420MG24N9K4QMAG24
公称尺寸 6，符号 C，带电磁操作，24 VDC
液压阀，方向阀，方向开/关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
QM型感应式位置开关，具有受监控的开关位置a
直接驱动
阀座阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 M-3SEW6
工作压力[bar] 420
流量[l/min] 25
滑阀符号 符号C
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 1.7

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 630
体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.5

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
公称尺寸 6，符号 U，电磁操作，24 V DC
连接图 ISO 4401-03-02-0-05
压力 [bar] 420
体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]1.49

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE
规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装：孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
先导控制阀：单级比例方向阀
带位置控制的主级
4WRAP 6 W7.3X/G24… 型先导控制阀（一级）
先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的一个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量，便会堵塞两个执行机构中的一个与油箱的连接，转而连接压力腔。流体从 P 流向主级的控制腔。
4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行；在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
阀门特征
二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ?30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的人员执行。
注意！
零电位更改可能导致系统损坏，故只能由的人员执行!
德国力士乐REXROTH比例阀订货号和型号：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士乐REXROTH比例阀R900722870
液压比例方向阀 4WRKE10E100P-3X/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
具有精细控制范围的特性曲线线性
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WRKE
工作压力[bar] 315
流量[l/min] 170
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175201-804的连接器7极（6 PE）
无线连接 模拟，指令值?10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 8.36

力士乐REXROTH液压比例方向阀 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公称尺寸 16，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度。
线性特性曲线
滑阀
先导式
内控供油，外控回油
连接图 ISO 4401-07-07-0-05
大压力 [bar] 350
大体积流量 [l/min] 460
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 200
标称尺寸 16
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 11.271


力士乐REXROTH液压比例方向阀 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公称尺寸 10，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度
线性特性曲线
滑阀
先导式
内控供油，内控回油
连接图 ISO 4401-05-05-0-05
大压力 [bar] 315
大体积流量 [l/min] 170
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 100
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 8.391


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口的集成电子元件 (OBE)（可选配减振板 ）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀物料号和型号：
R901382323 4WRPEH6C3B15P-31/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404720 4WRREH6VB40L-11/G24K0/B5M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1

力士乐REXROTH比例阀R901382323
液压比例方向阀 4WRPEH6C3B15P-3X/M/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
带额外故障安全位置的安全切断
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH6
工作压力[bar] 350
流量[l/min] 30
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 15
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
无线连接 指令值输入?10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.98

力士乐REXROTH比例阀R901382315
液压比例方向阀 4WRPEH6C3B40L-3X/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
公称尺寸 6, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
带额外故障安全位置的安全停机
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH6
工作压力[bar] 350
流量[l/min] 50
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 40
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器，7极（6 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
无线连接 指令值输入?10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.

力士乐REXROTH比例阀0811404720
液压比例方向阀 4WRREH6VB40L-1X/G24K0/B5M
0811404720 4WRREH6VB40L-11/G24K0/B5M
公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
工作压力[bar] 315
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 40
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
无线连接 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.25

力士乐REXROTH比例阀4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范围的工业液压阀。根据液压符号可靠地控制油的流动方向。内部活塞位置反馈带来高精度
通过额外的故障安全位置安全关闭
闸阀
直接操作
产品特性
连接图像
ISO 4401-03-02-0-05
产品系列 4WRPEH6
压力[bar] 350.
体积流量[l/min] 50
活塞符号 符号C3
连接类型 板式结构
额定流量【l/min】 40
标称尺寸 6.
操作类型 带有集成电子设备的电气
连接数 4.
开关位置数量 4.
电源电压 24伏直流电
电气插头 设备插头7针（6?PE）
电气连接说明 符合EN 175201-804的装置插头7针（6?PE）
连通性 模拟，设定值4至20 mA
符合性说明 CE，电磁兼容性2014/30/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980

力士乐REXROTH液压比例方向阀 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 23
活塞符号 符号 C3
连接类型 板式结构
额定流量 [l/min] 12
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98367

力士乐REXROTH液压比例方向阀
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
公称尺寸 6，符号 C4，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 23
活塞符号 符号 C4
连接类型 板式结构
额定流量 [l/min] 12
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接
模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98

力士乐电磁球阀R900566273 M-3SEW6C38/420MG24N9K4
