供应

REXROTH电液换向阀4WEH16J7X/6EG24N9ETSK4/10B10，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

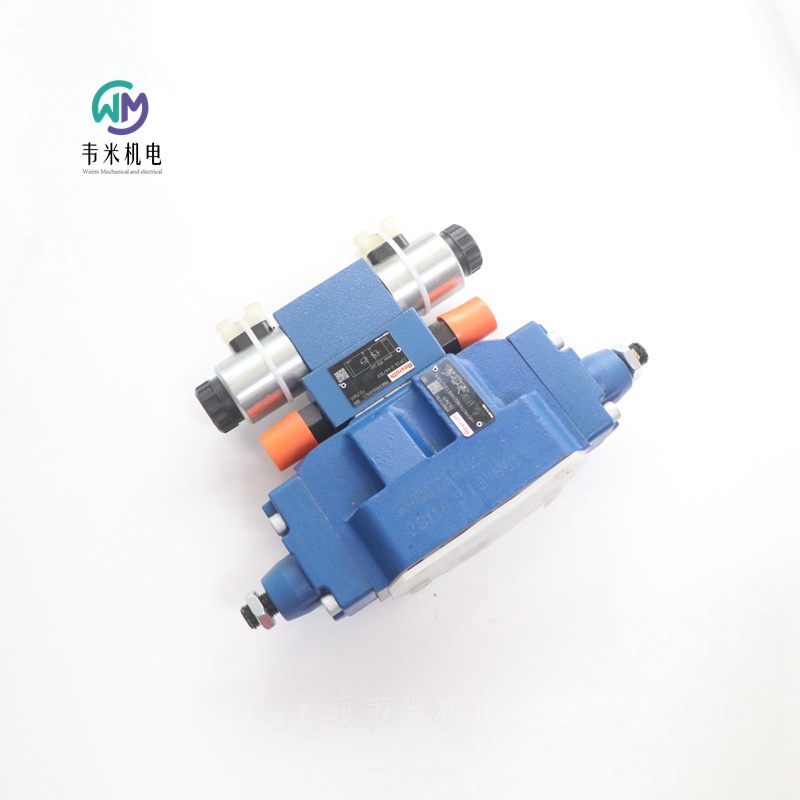

力士乐REXROTH电液换向阀R900720784
液压方向短管阀 4WEH16J7X/6EG24N9ETSK4/10B10
公称尺寸 16，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 H-4W。H
工作压力[bar] 280
流量[l/min] 300
滑阀符号 符号J
连接类型 底板安装
大小 16
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]11.25

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WEH, WH...6H
规格 16 … 25
组件系列 1X
大工作压力 350 bar
大流量 650 l/min
三位四通或二位四通换向阀
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧定中，弹簧端位置
直流线圈
电气连接作为单个连接
辅助操纵装置
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。
该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。
主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。
先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。
先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。
可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
注意：
先导油供油修改只能由经过授权的人员执行或返厂执行。
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数。
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求。
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。
德国力士乐REXROTH电液换向阀订货号和型号：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R901209093 4WEH10JA47/6EG24N9ETK4/B10
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R901144211 4WEH16E7X/6EW230N9ES2K4
R900925580 4WEH16J7X/6EG24N9K4
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R900720784 4WEH16J7X/6EG24N9ETSK4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900909016 4WEH22J7X/6EW230N9ES2K4
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4
R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士乐REXROTH电液换向阀R901431540
液压方向短管阀 4WEH25E6X/6EG24N9ETK4/B10MH
R901431540 4WEH25E68/6EG24N9ETK4/B10MH
公称尺寸 25，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图 ISO 4401-08-08-05
产品系列 H-4W。H
工作压力[bar] 280
流量[l/min] 700
滑阀符号 符号E
连接类型 底板安装
大小 25
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HFC
密封 NBR
重量[kg] 17.86

力士乐REXROTH电液换向阀R901025620
液压方向短管阀 4WEH16D7X/6EG24N9EK4/B10D3
公称尺寸 16，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应，外部先导油回油
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 H-4W...H
工作压力[bar] 280
流量[l/min] 300
滑阀符号 符号D
连接类型 底板安装
大小 16
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 9.92

力士乐REXROTH电液换向阀R900940965
液压方向短管阀 4WEH16J7X/6EG24N9ETS2K4/B10D3
公称尺寸 16，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 H-4W...H
工作压力[bar] 280
流量[l/min] 300
滑阀符号 符号J
连接类型 底板安装
大小 16
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2 PE）
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]11.33

力士乐REXROTH压力传感器
R901342034 HM20-22/400-H-K35
R901342034 HM20-2X/400-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码
R901466598 HM 20-2X/400-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图 外螺纹G1/4
产品系列 HM20
压力[bar] 400
输出信号 0.1…10伏
电源电压 24伏直流电
电气连接器 接头，4极，M12 x 1，编码A
电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油 HL、HLP、HFC、氮气（高300巴）
密封 NBR
重量[kg] 0.07



力士乐REXROTH压力传感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1至10 V
液压连接G1/4
压力通道中的节流元件
设备插头4针，M12x1，A编码
产品特性
连接尺寸 外螺纹G1/4
产品系列 HM20
压力[bar] 100
输出信号 0.1至10 V
电源电压 24伏直流电
电气插头 设备插头4针，M12 x 1，编码A
电气连接说明 设备插头4针，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU
压力流体 HL、HLP、HFC、氮气（高300巴）
密封 NBR
重量[kg] 0.07


力士乐REXROTH压力变送器HM 20-2X/100-C-K35-N
R901342024 HM20-21/100-C-K35
R901342024 HM20-2X/100-C-K35
R901342024 HM20-2X/100-C-K35-N
压力变送器，模拟输出4.20 mA，压力范围0.100 bar，设备插头4针M12x1 A编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出：4至20mA
液压连接G1/4
压力通道中的节流元件
设备插头4针，M12x1，A编码
产品特性
连接类型 外螺纹G1/4
压力[bar] 100
输出信号 4至20毫安
电源电压 24伏直流电
电气插头 设备插头4针，M12x1，A编码
电气连接说明 设备插头4针，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU
压力流体 HL、HLP、HFC、氮气（高300巴）
密封 NBR
重量[kg] 0.063

力士乐REXROTH压力传感器 HM20-2X/160-C-K35-N
R901381345 HM20-23/160-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 160 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图 外螺纹 G1/4
压力 [bar] 160
输出信号 4 … 20 mA
电源电压 24 VDC
电插头 4 针设备插头，M12x1，A 编码
指示 否
电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油 HL,HLP,HFC,氮气（高达 300 bar）
密封元件 NBR
重量 [kg] 0.0606

力士乐REXROTH压力传感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图 外螺纹 G1/4
压力 [bar] 100
输出信号 4 … 20 mA
电源电压 24 VDC
电插头 4 针设备插头，M12x1，A 编码
指示 否
电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油 HL,HLP,HFC,氮气（高达 300 bar）
密封元件 NBR
重量 [kg] 0.063

力士乐REXROTH压力传感器 HM 20-2X/050-C-K35-N
R901342022 HM20-2X/050-C-K35
R901342022 HM20-22/050-C-K35
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 50 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图 外螺纹 G1/4
压力 [bar] 50
输出信号 4 … 20 mA
电源电压 24 VDC
电插头 4 针设备插头，M12x1，A 编码
指示 否
电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油 HL,HLP,HFC,氮气（高达 300 bar）
密封元件 NBR
重量 [kg] 0.0605

力士乐REXROTH压力传感器R901342024 HM 20-2X/100-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
压力 [bar]  100
输出信号  4 … 20 mA
电源电压  24 VDC
电插头  4 针设备插头，M12x1，A 编码
指示  否
电气连接说明  4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明  CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油  HL,HLP,HFC,氮气（高达 300 bar）
密封 NBR
重量 [kg]  0.063




力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900910269 LC16A20E7X/
R900912599 LC16B20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912580 LC25A20D7X/
R900912574 LC25A40E7X/
R900931131 LC25B40E74/-004
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900922978 LC32B20E7X/-004
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900912617 LC32B40D7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900929926 LC32A40E7X/V
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900927162 LC25A40D74/-004
R900935732 LC40A40D7X/
R900938000 LC40A20E70/
R900938000 LC40A20E7X/
R900923136 LC16A40D7X/-004
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900938021 LC50A05D7X/
R900951983 LC50A10D7X/
R900929935 LC50A40E7X/
R900710125 LC50A40E7X/V
R900928823 LC50B40E7X/
R900520967 LC80A20E6X/

力士乐REXROTH插装阀R900951983
逻辑阀 LC50A10D7X/
公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 2950
滑阀符号 符号A10D
连接类型 插装阀
大小 50
驱动类型 液压驱动
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3

力士乐REXROTH插装阀R900928823
逻辑阀LC50B40E7X/
公称尺寸50，单向（A→B），液压操作，活塞型BE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力4 bar
无重叠
面积比7%
环空面积B=7%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 3500
滑阀符号 符号B40E
连接类型 插装阀
大小 50
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.04

力士乐REXROTH插装阀R900912599
逻辑阀 LC16B20D7X/
规格 16，A → B，B → A，液压操作
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
阀座
由伺服电动机控制的
开启压力2 bar
具有阻尼功能
产品属性
连接图
ISO 7368-06-1-1-16
产品系列 LC
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 310
大小 16
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.21

力士乐REXROTH插装阀R900909251
逻辑阀 LC25A05D7X/
R900909251 LC25A05D74/
公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
具有阻尼功能
高性能范围内的工业液压阀
阀座
根据液压符号可靠切换油流方向
由伺服电动机控制的
有重叠
开启压力0.5巴
环空面积B=50%
面积比50%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 700
滑阀符号 符号A5D
连接类型 插装阀
标称流量[l/min] 700
大小 25
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.48

力士乐REXROTH插装阀R900909245
逻辑阀 LC32A05D7X/
R900909245 LC32A05D74/
公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力0.5巴
有重叠
面积比50%
环空面积B=50%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 1130
滑阀符号 符号A5D
连接类型 插装阀
大小 32
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.99

力士乐REXROTH逻辑阀
R900918159 LC100A00D6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 9200
滑阀符号 符号A0D
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]23.61

REXROTH电液换向阀4WEH16J7X/6EG24N9ETSK4/10B10
