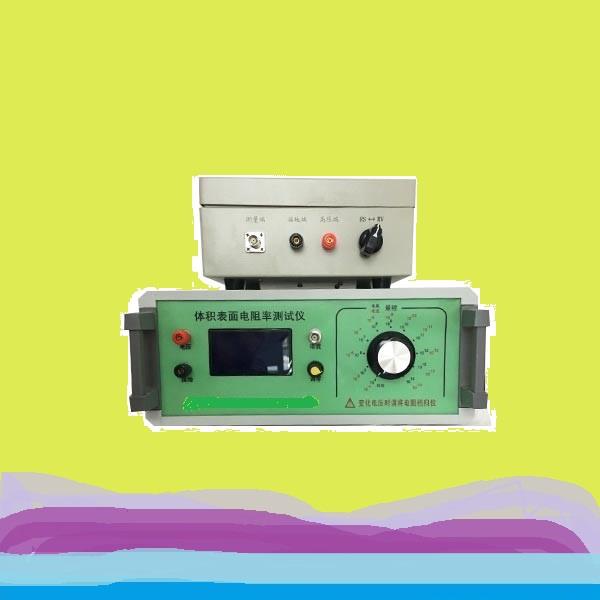

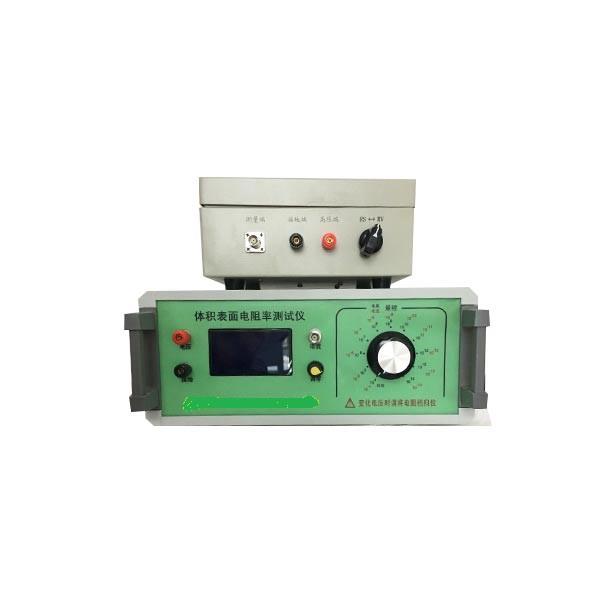

绝缘电阻仪器体积电阻表面电阻测试仪 ； 典型应用

1，测量绝缘材料电阻(率)

2，测量防静电材料的电阻及电阻率

3，测量计算机房用活动地板的系统电阻值

4，测量防静电鞋，导电鞋的电阻值

5，光电二极管暗电流测量

6，物理，光学和材料研究

绝缘电阻仪器体积电阻表面电阻测试仪 ； 适用场景对比?

?方法?	?典型应用场景?
电桥法	电力设备绝缘材料（电缆、变压器）工频损耗检测；低中频介电常数测量。
谐振法	高频电路基板、微波介质谐振器、薄膜材料测试；GHz级以上材料性能分析。

工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差，分辨率低。

本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变而变，所以，即使测量电压，被测量电阻，电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

测试电压（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

选择合适的直流绝缘电阻率测量仪需综合考虑测试对象特性、环境条件及功能需求，以下是关键选型要点：

?一、核心参数匹配?

?测试电压范围?

依据被测设备工作电压选择：

≤50V：选100-250V档位；

100-380V：需500V档位；

500V：推荐1000-5000V高压档（如电力变压器用2500V/5000V）。

高压设备（如输电线路）需支持2500V–10000V量程，最高覆盖?400GΩ?绝缘电阻。

?量程与精度?

?电阻范围?：

通用型：?100kΩ–99GΩ?（支持多档编程）；

电力设备：大型变压器需?100μΩ–100kΩ?（兼顾绕组低阻与绝缘高阻）。

?精度要求?：基础精度≥?0.2%，分辨率需达0.1μΩ（低阻测量）。

?输出电流适配?

小型设备：1A–5A电流（如配电变压器）；

大型电力设备：10A–100A大电流（缩短测试时间，抑制电感效应）。

?二、功能与场景适配?

?需求场景? ?关键功能配置? ?参考依据?

?现场快速检测?便携式设计（重量<；10kg）、锂电池续航>；4小时、IP54防护等级

?强电磁干扰环境? 抗工频干扰技术、自动滤波功能

?高精度诊断?四线制测量（消除引线误差）、温度自动换算（校正至20℃标准值）

?数据管理需求?存储历史数据、蓝牙/USB导出、PC端分析软件

?三、安全与可靠性?

?安全防护?

必须配备过压/过流保护、自动放电功能（测试后释放绕组储能）；

高压档位需有声光报警提示（如UT501的电压符号显示与红灯警示）。

?环境适应性?

工作温度：-10℃–50℃，湿度≤85%RH（避免结露影响精度）；

防尘防摔设计（户外作业选IP65防护）。

???四、品牌与售后考量?

?厂商实力?：选择具备电力检测设备研发经验、提供现场校准服务的品牌；

?认证标准?：通过CE、RoHS认证，符合GB/T 1410、ASTM D257等标准；

?售后服务?：确保响应时间≤24小时，提供定期校准支持。

???操作提示?：测量前需清洁电极表面，避免污渍导致误差；超100GΩ高阻测试建议在屏蔽箱中进行，减少环境干扰

注意事项

仪器使用前请仔细阅读以下内容，否则将造成仪器损坏或电击情况。

1.检查仪器后面板电压量程是否置于10V档，电流电阻量程是否置于104档。

2.接通电源调零，（注意此时主机不得与屏蔽箱线路连接）在“Rx”两端开路的情况下，调零使电流表的显示为0000。然后关机。

3.将待测试样平铺在不保护电极正中央，然后用保护电极压住样品，再插入被保护电极（不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路）。

4.测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边，

5.接好测试线，将测试线将主机与屏蔽箱连接好。量程置于104档，打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如：GBT 1692-2008硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定，那么电压就要升到500V)

6.电流电阻量程按钮从低档位逐渐拨高档，每拨一次停留1-2秒观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下，在1min的电化时间后测量电阻，当前的数字乘以档次即是被测电阻。

7.测试完毕先将量程拨至（104）档，然后将测量电压拨至10V档， 后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。

8.应在“Rx”两端开路时调零，一般一次调零后在测试过程中不需再调零。

9.禁止将“RX”两端短路，以免微电流放大器受大电流冲击。

10.不得在测试过程中不要随意改动测量电压。

11.测量时从低次档逐渐拨往高次档。

12.接通电源后，手指不能触及高压线的金属部分。

13.不得测试过程中不能触摸微电流测试端。

14.在测量高阻时，应采用屏蔽盒将被测物体屏蔽。

15.严禁在试测过程随意改变电压量程及在通电过程中打开主机。

16.严禁电流电阻量程未在104档及电压在10V档，更换试样。

试验程序

试样按本标准第7章、第8章、第9章、第10章进行准备。

测量试样及电极的尺寸、表面间隙的宽度g（两电极之间距离），}lj士1%。然而，如有必要，对薄试样可在有关的规范中规定不同的度。

为测定体积电阻率，应按照有关的规范测量每个试样的平均厚度，其厚度测量点应均匀地分布在由被保护电极所覆盖的整个面积上。

注：对于薄试样无论如何在加上电极前测量厚度。

一般说来，应与条件处理时相同的湿度（漫在液体中的条件处理除外）和温度下测试电阻。但有时也可在停止条件处理后的规定时间内进行测量。

1体积电阻

在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。

然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量：1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。

作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。

2表面电阻

施加规定的直流电压，测定试样表面的两个测量电极（图1b）中电极1和2）间的电阻。应在1min的电化时间后测量电阻，即使在此时间内电流还没有达到稳定的状态。

试样

1体积电阻率

为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽略不计。

在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。

图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。

2表面电阻率

为测定表面电阻率，试样的形状不限，只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置。用电极1作为被保护电极，电极3作为保护电极，电极2作为不 保护电极。可直接测量电极1和2之间表面间隙的电阻。这样测得的电阻包括了电极1和2之间的表面电阻和这两个电极间的体积电阻。然而，对于很宽范围的环境条件和材料性能，当电极尺寸合适时， 体积电阻的影响可忽略不计。为此，对于图2和图3所示的装置，电极的间隙宽度g至少应为试样厚度 的2倍，一般说来，1mm为切实可行的 小间隙。被保护电极尺寸d1（或长度l1）应至少为试样厚度h的10倍，通常至少为25mm。

也可以使用条形电极或具有合适尺寸的其他装置。

注：由于通过试样内层的电流的影响，表面电阻率的计算值与试样和电极的尺寸有很大的关系，因此，为了测定时可进行比较，推荐使用与图2所示的电极装置的尺寸相一致的试样，其中d1= 50 mm， d2 = 60 mm， ds = 80 mm

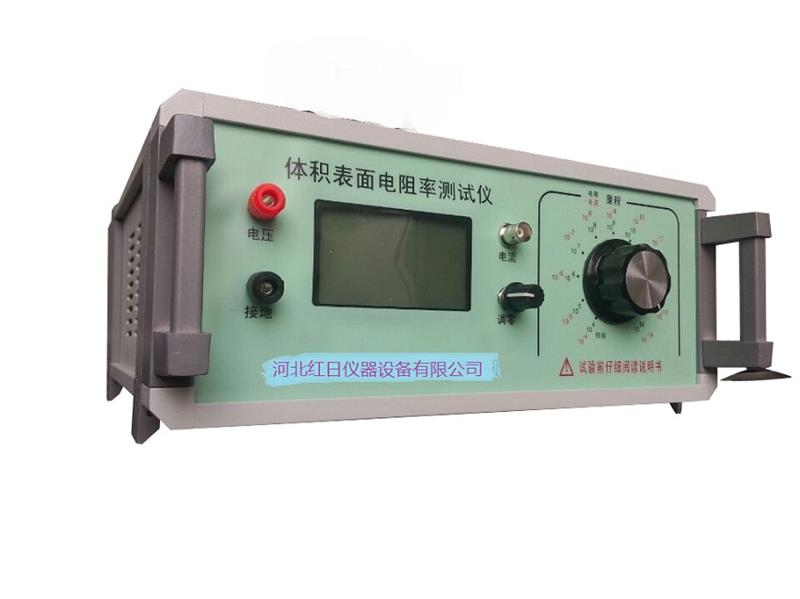

测量指标

1、电阻测量范围：1?104Ω ～1?1018Ω。

2、电流测量范围：2?10-4A～1?10-16A

3、显 示 方 式：数字液晶显示

4、内置测试电压：10V、50V、100V、250V、500V、1000V（任意切换）

5、基本准确度：1% (*注)

6、使用环境： 温度：0℃～40℃，相对湿度<；80%

7、供电形式：AC 220V，50HZ，功耗约5W

8、仪器尺寸：285ｍｍ?245ｍｍ?120 mm

9、质量： 约5KG

10、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便

电源

要求有很稳定的直流电压源。这可用蓄电油或一个整流稳压的电摞来提供。对电源的稳定度要求是由电压变化导致的电流变化与被测电流相比可忽略不计。

加到整个试样上的试验电压通常规定为100V、250V、500V、1000 V、2500 V、5000 V， 10000 V和15000 V。 常用的电压是100V、500V和1000 V。

在某些情况下，试样的电阻与施加电压的极性有关

如果电阻是与极性有关的，则宜加以注明。取两次电阻值的几何平均值（对数算术平均值的反对数）作为结果。

由于试样电阻可能与电压有依存关系，因此应在报告中注明试验电压值。

三电极接线说明

 ； ； ； ；测量电阻可用二电极，一个接高压电极，另一个接电流电极就行了，仪器的地线用于屏蔽用，在测量高电阻时要与屏蔽箱的地相接以防干扰。测量低电阻时可以不用。国家标准GB1410《 固体绝缘材料绝缘体积电阻率和表面电阻率试验方 法》中推荐一种三电极测量方法：

它是由三个独立的电极组成:

1.中心为圆柱体，直径为50mm，标准中没有规定高度，但一般是40mm

2.圆柱体外为一圆环，圆环内径为60mm，外径为80mm，标准中没有规定高度，但一般是40mm

3.底为一平板，直径为100mm的圆板.标准中没有规定厚度，但一般为5mm

如果使用这种三电极测量材料表面电阻或体积电阻，可以按下图接线：

4.测表面电阻：（电流流过被测量物体表面时测得的电阻）

仪器高压输出（红）接圆环电极

仪器电流输入端（芯线）接圆柱电极

仪器地（黑，屏蔽线）接圆盘电极

5.测体积电阻：（电流流过被测量物体体内时测得的电阻）

仪器高压输出（红）接圆盘电极

仪器电流输入端（芯线）接圆柱电极

仪器地（黑，屏蔽线）接圆环电极

标准配置：

 ；1、仪器主机 一台

 ；2、屏蔽箱一个

 ；3、试验电极三个

 ；4、说明书一本

 ；5、电源线一条

 ；6、数据线三条

 ；7、合格证一份

 ；8、保修卡一份

售后服务

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
