GB1410－2006直流绝缘电阻率测量仪 ； 适用材料：

橡胶、塑料、聚酯薄膜、胶片、硅胶、光伏组件、汽车零部件、复合材料、陶瓷、玻璃、云母、树脂等固体绝缘材料。配备不同电极还可测试液体、粉末材料。

绝缘材料的电阻率一般都很高，也就是传导电流很小。如果不注意外界因素的干扰和漏电流的影响，测量结果就会发生很大的误差。同时绝缘材料本身的吸湿性和环境条件的变化对测量结果也有很大影响。

GB1410－2006直流绝缘电阻率测量仪 ； 符合标准及适用范围：

 ； ； ； ；完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257绝缘材料的直流电阻或电导试验方法　等标准要求。

 ； ； ； ；本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

直流绝缘电阻率测量仪测量范围"这个技术参数上，看来是在做设备选型或测试方案设计。从对话历史看，用户之前研究过固体表面电阻检测仪，现在转向更专业的绝缘材料测试设备，可能是电子制造或电力行业的工程师。

需要特别注意几个关键矛盾点：提到通用范围是0.1MΩ-1000MΩ，但的绝缘子测试仪量程标到1999MΩ，的高端设备甚至到400GΩ，这个差异其实对应不同电压等级——5000V档和10000V档的量程上限不同。

用户没有明确测量对象，需要覆盖多种可能性。电力设备方面，提到的10000V/400GΩ适用于750kV变电站，而的500V/0.5MΩ适用于直流系统接地检测。有意思的是展示的量程扩展规律：500V对应20GΩ，5000V对应200GΩ，说明电压档位和量程呈正相关，这个规律对用户选型很重要。

准备用分层方式组织答案：先按应用场景分电力设备/电子元器件/综合测试三类，再在每类中标明电压-量程对应关系。表格会比纯文字更清晰，比如把的5000V/1999MΩ和的5000V/200GΩ对比列出来，用户能直观看到同电压档位的量程差异源于仪器精度不同。

需要特别注意时间有效性。的直流系统标准是2022年的，而的400GΩ设备标注2025年6月，说明高端设备量程在提升，这个时效性要在回答中体现。

 ；

应用范围：

a  ； ； ；材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计 算机房防静电活动地板等）电阻值的检测；

b  ； ； ；材料体积电阻(率)和表面电阻(率)测量；

c  ； ； ；电化学和材料测试，以及物理，光学和材料研究；

d  ； ； ；微弱电流测量如光电效应和器件暗电流测量。

技术指标

1.  ； ；电阻测量范围：1?104Ω ～1?1018Ω，分为十个量程。

2.  ； ；电流测量范围为2?10-4A～1?10-16A

3.  ； ；全数字液晶屏显示。

4.  ； ；准确度:准确度优于下表

量程有效显示范围20～30℃RH<；80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010  ； ； ；0.01～19.99 5% 2字

1011  ； ； ； ；0.01～19.99 5% 2字

1012 0.01～19.99 5% 5字

 ；

1013 0.01～19.99 10% 5字

1014 0.01～19.99 10% 5字

1014以上0.01～19.99 10-15% 5字

超出有效显示范围时误差有可能增加，测试电流准确度与电阻相同，测试电压准确度为10%

5.使用环境:温度-10℃～50℃ 相对湿度<；90%。

6.测试电压: DC10V、50V、100V、250V、500V、1000V。?10%

7.供电形式: AC 220V，50HZ，功耗约10W。

8.仪器尺寸: 300ｍｍ?280ｍｍ?150 mm。

9. ；质量:约3.0KG。

由于体积电阻总是要被或多或少地包括到表面电阻的测试中去，因此只能近似地测量表面电阻，测得的表面电阻值主要反映被测试样表面污染的程度。所以，表面电阻率不是表征材料本身特性的参数，而是一个有关材料表面污染特性的参数。当表面电阻较高时，它常随时间以不规则的方式变化。测量表面电阻通常都规定1min的电化时间。

温度和湿度：固体绝缘材料的绝缘电阻率随温度和湿度的升高而降低，特别是体积电阻率随温度改变而变化非常大。因此，电瓷材料不但要测定常温下的体积电阻率，而且还要测定高温下的体积电阻率，以评定其绝缘性能的好坏。由于水的电导大，随着湿度增大，表面电阻率和有开口孔隙的电瓷材料的体积电阻率急剧下降。因此，测定时应严格地按照规定的试样处理要求和测试的环境条件下进行。

工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。BEST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

多功能/程控型测试仪

宽范围覆盖

绝缘电阻：100kΩ–99GΩ（交直流耐压一体机，支持多档编程）；

电压输出：0.01kV–6kV，适配不同绝缘等级需求。

高精度能力

部分设备在2500V档位可测100GΩ，5000V档位达200GΩ（分辨率0.1MΩ）。

安全注意事项

1.使用前务必详阅此说明书，并遵照指示步骤，依次操作。

2.请勿使用非原厂提供之附件，以免发生危险。

3.进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以

免触电。

4.为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬

空，不与外界物体相碰。

5.当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。

杂散电势的消除：在绝缘电阻测量电路中，可能存在某些杂散电势，如热电势、电解电势、接触电势等，其中影响最大的为电解电势。用高阻计测量表面潮湿的试样的体积电阻时，测量极与保护极间可产生20mv的电势。试验前应检查有无杂散电势。可根据试样加压前后高阻计的二次指示是否相同来判断有无杂散电势。如相同，证明无杂散电势；否则应当寻找并排除产生杂散电势的根源，才能进行测量。

应满足下例要求：

1、测试电压范围应包括：100V~500V

2、测量范围应包括：1?106Ω~1?1017Ω

3、阻值大于1012Ω时，测量误差应小于?20%，阻值不大于1012Ω时，测量误差应小于?10%。

4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。

5、测试时试样及测量导线应有良好。

6、仪器应定期进行校验。

注意事项：

1、测定电极必须放置在高绝缘的垫板上。

2、测定电极在测试前后，均应做好清洗工作，特别是三只电极的支撑件不得受到试样的污染

 ；

测试

测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

体积计算方法：

体积公式是用于计算体积的公式，即计算各种几何体体积的数学算式。比如：圆柱、棱柱、锥体、台体、球、椭球等。

体积公式：计算各种由平面和曲面所围成。

一般来说一个几何体是由面、交线（面与面相交处）、交点（交线的相交处或是曲面的收敛处）而构成的图形的体积的数学算式。

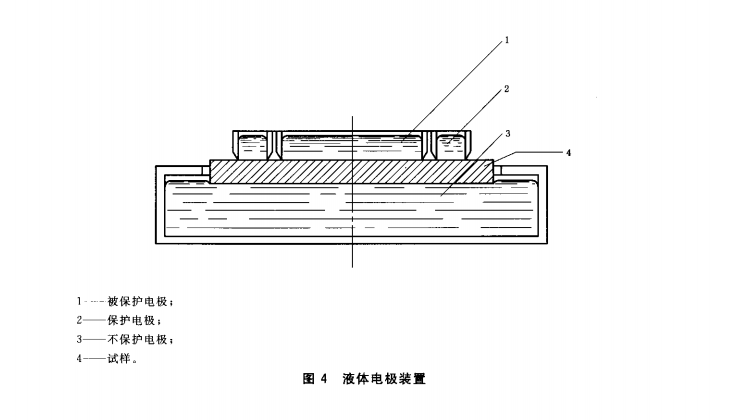

体积电阻

在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。

然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量：1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。

作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。

表面电阻

施加规定的直流电压，测定试样表面的两个测量电极（图1b）中电极1和2）间的电阻。应在1min的电化时间后测量电阻，即使在此时间内电流还没有达到稳定的状态。
