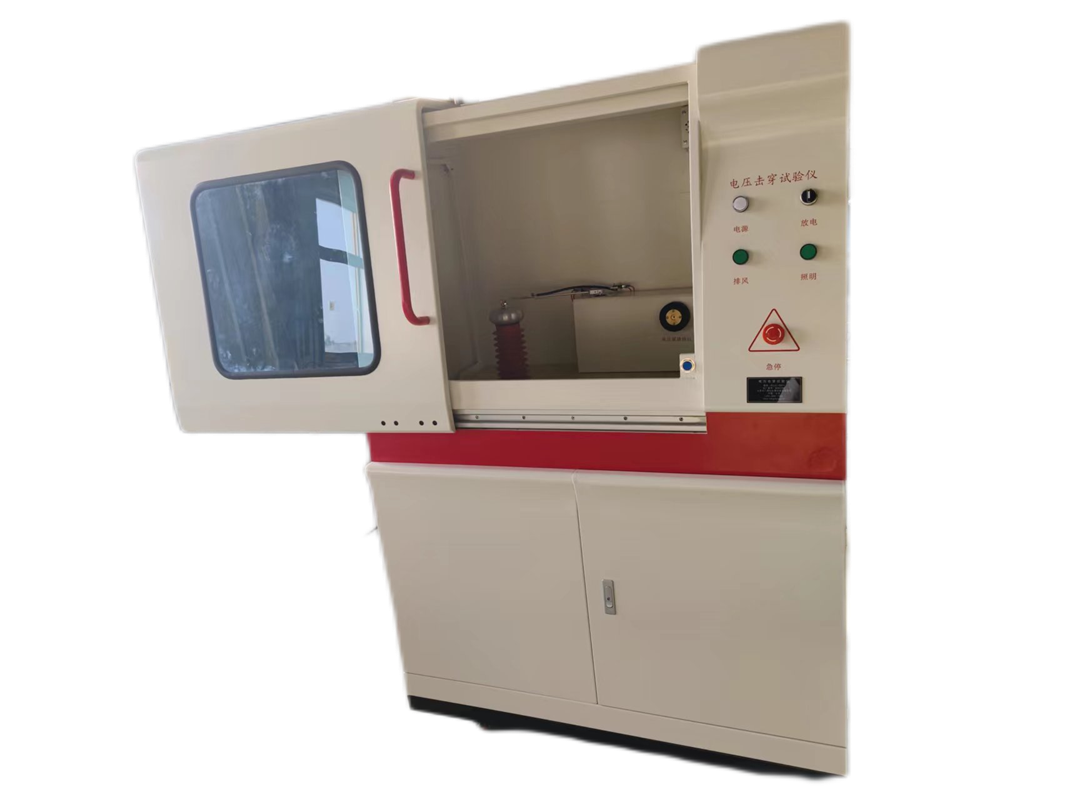

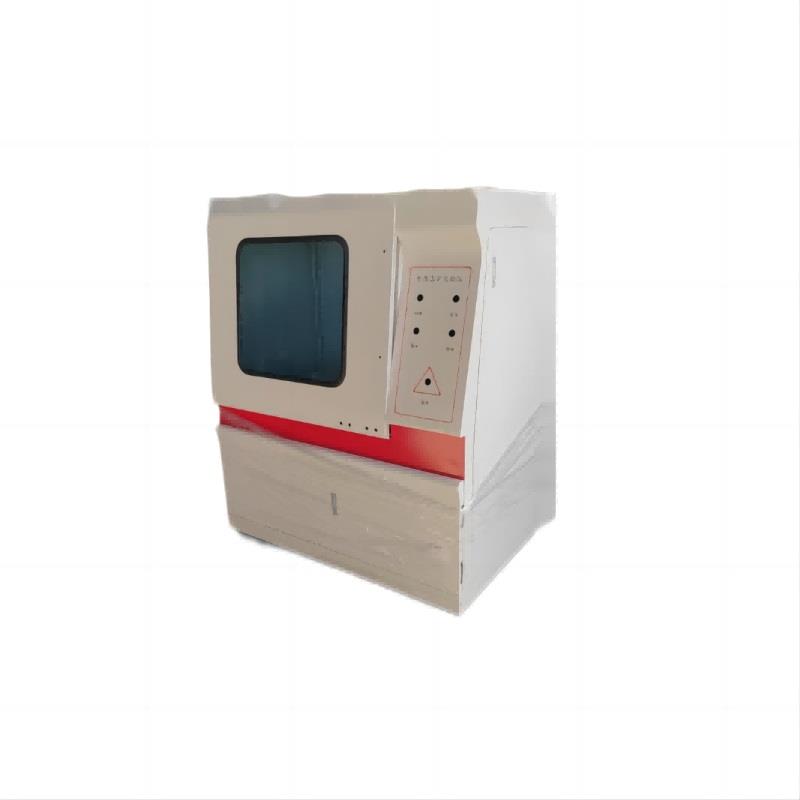

工频耐电压强度试验仪的使用方法和操作规范，综合相关标准及设备操作指南整理：

一、工频耐电压强度试验仪 ； 试验前准备

?仪器与试品检查?

确保试验仪接地可靠，调压器归零；被试品清洁干燥，无表面污垢或水分。

大型设备需进行空升试验（不接试品升压至试验电压），校准仪表并调整放电球隙。

?安全措施?

设定安全距离，非被试绕组短路接地；试验区域设专人监护，禁止无关人员进入。

保护电阻（0.1~0.5Ω/V）串联接入高压回路，限制击穿时的短路电流。

二、操作步骤

?接线与启动?

按示意图接线，高压尾端可靠接地；接通电源后调压器调至零位，按下启动按钮。

?升压过程?以 ?1.5~2kV/s? 速度匀速升压（40%试验电压后按每秒3%速率升压）。

密切监视电压表、电流表，升至目标电压后持续?1分钟?。

?降压与结束?

1分钟后迅速降压至1/3试验电压以下，再切断电源；调压器归零后断开总电源。

三、试验中监控

?异常情况立即处理?：出现以下情况立即降压断电：

电压/电流表剧烈摆动；

被试品冒烟、异响或绝缘烧焦；

击穿放电现象。

?数据记录?：记录环境温湿度、耐压前后绝缘电阻值（耐压后阻值降低≤30%为合格）。

四、注意事项

?时序要求?

工频耐压试验必须在绝缘电阻、介质损耗等非破坏性试验合格后进行。

油浸设备需静置>；24小时，充油后注油静置>；12小时。

?电压标准?

试验电压一般为额定电压?1.5~3倍?（如变压器出厂试验电压250kV，交接试验按80%即200kV执行）。

高海拔地区需修正：海拔每升高1000米，试验电压提高8%。

?特殊试品?

大容量设备（如长电缆）需缓慢升压，防止充电电流烧毁仪表。

多层绝缘材料测试需按GB/T1408标准选择电极类型（如球-球电极）并控制环境温湿度。

五、结果判定

合格：无击穿或闪络，耐压前后绝缘电阻降低≤30%，油色谱分析正常。

不合格：绝缘老化导致局部放电（如瓷件表面红火），或电流表突升/突降表明击穿。

?重要提示?：操作人员需经专业培训，全程佩戴绝缘防护装备；直流试验后转交流试验时，需复位设备短路杆

技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流0--50 KV ；

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；直流0--70 KV ；（同类产品做到50kv)

03、电器容量：10KVA

04、高压分级：0--50KV全程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)

05、升压速率：

100 V/S  ； ； ；200 V/S  ； ； ；500 V/S  ； ； ；1000 V/S  ； ； ； ；2500 V/S  ； ； ； ；3000 V/S (此项满足标准里面极快速升压试验要求)

备注：本产品采用最先进的直流伺服电机加载减速机构，保证了标准里面关于极慢速试验和极快速试验的最新要求，（一般厂家为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中唯一满足国标对于升压速率要求的测试设备。可以根据用户需求设定不同的升压速率

06、试验方式：

 ； ； ； ； ； ； ； ； ； ； ；直流试验：1、匀速升压2、阶梯升压3、耐压试验

 ； ； ； ； ； ； ； ； ； ； ；交流试验：1、匀速升压2、阶梯升压3、耐压试验

 ；注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

07、电压试验精度： ≤1％

 ；08、电极规格：1、片材电极 ￠25mm  ；两个  ； ；片材电极 ￠75mm一只

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；2、管用电极  ； ； ； ； ； ； ； ； ；两个 、一套。

09、过电流保护装置应有足够灵敏度以保证试样击穿时在0.05S内切断电源。

10、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。

11、一次试验可以做5个试样。备注:(同类产品一次试验只能做一个试样)

12、耐压时间设定：0-6小时(可通过软件连续设定)

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

 ；

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

　一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。　　

　　击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

对于变压器油国内外标准，规定的击穿电压一般在40-50 kV，高的达60kV甚至更多。

固体电介质击穿

导致击穿的最低临界电压称为击穿电压.均匀电场中，击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强，又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中，击穿电压与击穿处介质厚度之比称为平均击穿场强，它低于均匀电场中固体介质的介电强度.固体介质击穿后，由于有巨大电流通过，介质中会出现熔化或烧焦的通道，或出现裂纹.脆性介质击穿时，常发生材料的碎裂，可据此破碎非金属矿石.

固体电介质击穿有3种形式:电击穿，热击穿和电化学击穿.

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下，电介质内部热量积累，温度过高而导致失去绝缘能力.电化学击穿是在电场，温度等因素作用下，电介质发生缓慢的化学变化，性能逐渐劣化，最终丧失绝缘能力.固体电介质的化学变化通常使其电导增加，这会使介质的温度上升，因而电化学击穿的最终形式是热击穿.温度和电压作用时间对电击穿的影响小，对热击穿和电化学击穿的影响大；电场局部不均匀性对热击穿的影响小，对其他两种影响大.

常规型号：

BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜

BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等

BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷

BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂

BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料

交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

安全保护：

 ； ； ；电击穿试验仪具有比较完善的安全防护措施：

1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。

2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为 在零位

3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零

4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零

5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零

6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位

7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，

 ； ； ；增长使用寿命

8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

9、独立接地保护

10、短路保护

11、软件误操作保护

12、漏电保护

13、实验结束放电保护
