50KV电气强度测试仪耐压测试仪 ； 电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

　　一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点，考察相关电参数的变化特征，以此判定绝缘材料是否被击穿。

50KV电气强度测试仪耐压测试仪 ； 结构原理及性能特点：

 ； ； ； ； ； ； ； ；本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，

放电系统在试验做完以后自动放电，以免产生放电对人身的危害；

试验方法

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

 ； ； ； ； ； ； ； ；第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

基本功能：

 ； ； ；电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

测试后操作 ；

1.  ； ；数据记录  ； ； ；

 ； ； ； ； ；记录击穿电压值、试样厚度、环境参数及失效模式（击穿点位置）。 ；

 ； ； ； ； ；计算介电强度（击穿电压/厚度，单位kV/mm），取3~5次测试平均值。

2.  ； ；安全复位  ； ； ；

 ； ； ； ； ；打开舱门前确认电压归零，放电完成。 ；

 ； ； ； ； ；清理电极和油槽，关闭电源。

测试前准备 ；

1.  ； ；安全确认  ； ； ；

 ； ； ； ； ；确保试验仪接地良好，避免漏电风险。 ；

 ； ； ； ； ；检查试验舱门安全联锁装置是否正常（门关闭时才能启动高压）。 ；

 ； ； ； ； ；操作人员需穿戴绝缘手套、护目镜等防护装备。

2.  ； ；环境要求  ； ； ；

 ； ； ； ； ；实验室温度（23?2）℃、湿度（50?5）%（参考GB/T 1408.1 2016）。  ；

 ； ； ； ； ；无强烈振动或电磁干扰。

3.  ； ；试样准备  ； ； ；

 ； ； ； ； ；按标准（如ASTM D149、IEC 60243）裁剪试样，厚度均匀，无气泡、杂质。  ；

 ； ； ； ； ；清洁试样表面，避免污染影响结果。

4.  ； ；仪器检查  ； ； ；

 ； ； ； ； ；确认电源电压（220V?10%）稳定。  ；

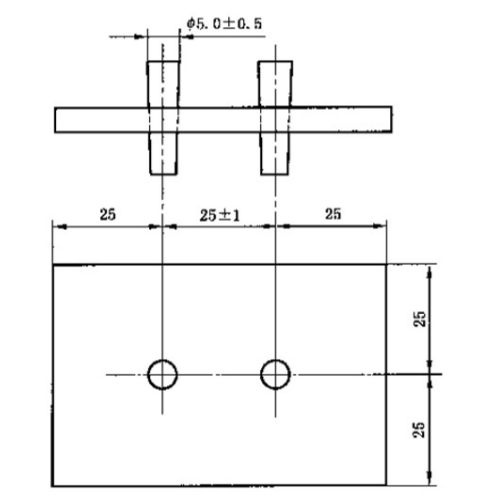

 ； ； ； ； ；检查高压电极（球形/板状）是否光洁无损伤，间距符合标准（如1mm~5mm）。  ；

 ； ； ； ； ；注入绝缘油（油浸试验时），液面需完全覆盖试样。

结构特点：

 ； ； ；V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了最新标准里面关于极慢速试验和极快速试验的最新要求，保证用户可以自由选择升压速率。

试验准备和环境：

1．试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂，擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23?2℃，相对湿度（50?5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

⒉ 媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

⒊试验环境：

⑴常态试验环境：

温度为20?5℃，相对湿度为65?5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

技术参数

01、相关型号：BDJC-10KV、BDJC-30KV、BDJC-50KV、BDJC-100KV

01、输入电压： 交流220 V

02、输出电压： 交流0--50 KV  ；直流0—70 KV  ； ；

03、电器容量：5KVA

04、高压分级：0--5KV；0-10KV；0-20KV

05、升压速率：100V/S  ；200V/S  ；500V/S  ；1000V/S 2500V/S 3000V/S

06、试验方式：直流试验：1、击穿试验2、梯度升压  ；3、耐压试验

 ； ； ； ； ； ； ； ； ； ； ；交流试验：1、击穿试验  ；2、梯度升压  ；3、耐压试验

07、击穿判停方式：1、电压判停2、电流判停

08、电压试验精度： ≤1％

09、电极规格： ￠25mm两个  ； ；￠75mm一个

10、主机尺寸：长宽高-800*800*1450（MM）

注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。

关于仪器质保：1、北广仪器保证提供的设备为需方指定的全新设备，其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后，开始计算保修期，设备免费保修期为壹年，设备在质量保质期内，产品在非人为损坏的情况下，由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应，安排约定维修细节。3、质保期后，我们免费为您维修维护设备，除大型设备外所有设备一律返厂维修，经检验后，电话告知客户问题所在及解决方式，经客户同意后进行维修，维修后发回客户，对于损坏及更换的零部件我们只收取成本费；如客户不认同我们的检验结果，双方另协商维修细节。
