100KV气体电介质击穿测量仪 ； 测试设置 ；

1.  ； ；参数输入  ； ； ；

 ； ； ； ； ；开机后进入控制界面，设置以下参数： ；

 ； ； ； ； ； ； ； ； ；测试模式 ；：快速升压、阶梯升压或耐压试验。 ；

 ； ； ； ； ； ； ； ； ；初始电压 ；：一般为额定电压的50%（如1kV）。  ；

 ； ； ； ； ； ； ； ； ；升压速率 ；（如1kV/s、2kV/s，依据标准选择）。  ；

 ； ； ； ； ； ； ； ； ；终止条件 ；：击穿电流阈值（默认5~10mA）或手动停止。  ；

2.  ； ；试样安装  ； ； ；

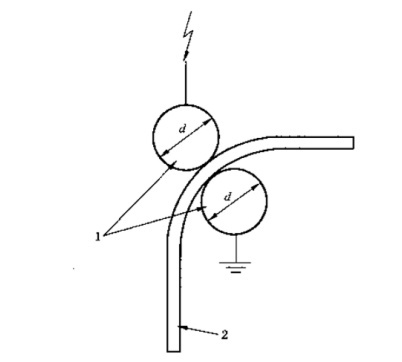

 ； ； ； ； ；将试样置于电极间，确保接触平整无气泡。 ；

 ； ； ； ； ；油浸试验时，试样需完全浸没并静置排除气泡（≥5min）。

100KV气体电介质击穿测量仪 ； 主要配置：

1、试验主机一台  ； ； ； ； ； ； ； ； ； ； ； ； ；5万伏高压发生器一台

2、电磁自动放电装置一套。  ； ； ； ；电压击穿计算机测控软件一套

3、全自动微电脑电压调压装置一套(串口方式)

4、试验电极规格(紫铜)  ； ； ； ； ； ； ； ；计算机一套(专用抗强干扰计算机)

5、试验用油盒一只：材质为有机玻璃  ； ； ； ；国家一级计量鉴定质检份

6、产品使用说明书一份  ； ； ； ； ； ； ； ； ； ； ；合格证一份

产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤1％。

4、试验电压连续可调：0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V?10%的单相交流电压和50Hz?1%的频率。

8、电流电压稳定度:外界电源电压波动10%时

结构原理及性能特点：

 ； ； ； ； ； ； ； ；本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，

放电系统在试验做完以后自动放电，以免产生放电对人身的危害；

 ；

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的最大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的最小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

固体电介质击穿

导致击穿的最低临界电压称为击穿电压.均匀电场中，击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强，又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中，击穿电压与击穿处介质厚度之比称为平均击穿场强，它低于均匀电场中固体介质的介电强度.固体介质击穿后，由于有巨大电流通过，介质中会出现熔化或烧焦的通道，或出现裂纹.脆性介质击穿时，常发生材料的碎裂，可据此破碎非金属矿石.

固体电介质击穿有3种形式:电击穿，热击穿和电化学击穿.

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下，电介质内部热量积累，温度过高而导致失去绝缘能力.电化学击穿是在电场，温度等因素作用下，电介质发生缓慢的化学变化，性能逐渐劣化，最终丧失绝缘能力.固体电介质的化学变化通常使其电导增加，这会使介质的温度上升，因而电化学击穿的最终形式是热击穿.温度和电压作用时间对电击穿的影响小，对热击穿和电化学击穿的影响大；电场局部不均匀性对热击穿的影响小，对其他两种影响大.

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV，高的达60kV甚至更多。

你所说的“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有绝对的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。

 ；

变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。

电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

 ；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

 ；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应  ； ； ；用：确认此界面所做设置；

29、退  ； ； ；出：返回主界面，设置无效；

产品售后服务承诺表述如下：

1.我方对于提供的产品免费保修三年。保修期满后，我方将继续跟踪服务，客户享受终生维修，负责及时提供必要的售后服务、技术咨询。

2.保修期内人为损坏的零部件按采购（加工）价格收费更换。

3.可为用户提供上门服务。

4.提供实时的远程诊断和维护服务。

5.保修期内提供免费的产品软件升级、故障排除、性能调优、技术咨询等售后技术支持服务情况

6.视频指导培训操作人员，使参训人员能正常操作仪器、初步会判断故障、简单维护保养。

7.每年进行客户回访。

8.软件升级：终生免费提供新版本控制软件。

9.提供适用、详细、全面的中文产品说明书和维修手册。

10.提供对故障2小时内响应，24小时内的现场服务。

11.技术支持：对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。
