100KV环氧树脂电压击穿试验机 ； 软件功能：

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL、WORD文档编辑；

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1s内切断电源；

9、仪器运行的持久性:仪器可连续运行使用，不需为保护仪器而定期停机。

100KV环氧树脂电压击穿试验机 ； 试验方式

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV，高的达60kV甚至更多。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂，擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23?2℃，相对湿度（50?5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

整机组成：

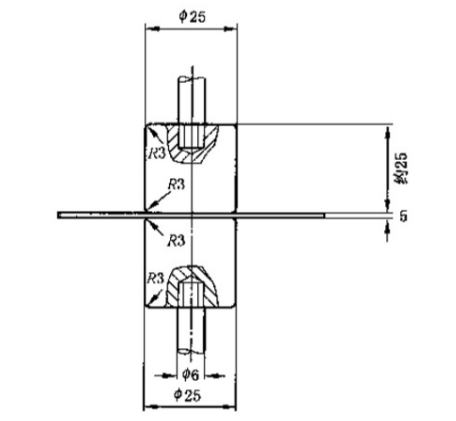

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm?25mm两个；Ф75mm?25mm一个。（订做除外）

使用时的注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。

2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。

3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。

4、设备安放要平稳，安放的地面要坚固。最好是水泥地面以免产生共振。

5、该设备在使用中外壳要接保护地线，既设备外壳接大地，以保护操作人员和设备运行的安全。

6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。

7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。

8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。

9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。

10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。

11、搬动设备时，要切断设备电源，既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45?角以上。

12、不要在设备运行时插拔设备的电源插头。

使用说明

试验单位：对材料进行试验检测的单位名称。

送试单位：送材料检测的单位名称。

试验方式：选择进行“交流试验”或“直流试验”。

试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。

试验人员：输入检测人员姓名。

试验温度：输入试验温度。

试验湿度：输入试验湿度。

设备型号：显示机器型号，此处不可变。

执行标准：选择所使用的标准。

试验介质：选择试验介质，或可以自己编辑写入。

电极形状：输入电极形状。

电极尺寸：输入电极尺寸。

使用量程：选择使用量程，分为10KV  ； ；20kV  ；50kv

峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1

初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。

升压速度：选择升压的速度，控制在试验过程中升压的快慢。

梯度电压：用于梯度耐压试验，设置每次升压的梯度值。

梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。

终止电压：设置在试验过程中电压的上限值。

试样制备：设置试样的制备信息。

材料名称：设置试验材料的名称。

试验时间：选择试验时期，或写入试验日期和时间。

报告编号：设置报告编号信息。

参数：

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

 ；

适用材料：

 ； ； ； ；主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。

产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤1％。

4、试验电压连续可调：0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V?10%的单相交流电压和50Hz?1%的频率。

8、电流电压稳定度:外界电源电压波动10%时

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm

交直流试验的切换

1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

 ；

电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

　　一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点，考察相关电参数的变化特征，以此判定绝缘材料是否被击穿

配置：

试验主机 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一台 ；高压发生器 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一套 ； ；试验电极 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；二套(国标1408.1 25mm  ；2只 75mm 1只）试验油箱 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一只 ；北广

实验软件 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一套 ；放电系统 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一套 ； ；控制系统 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一套 ； ； ；西门子

数据采集系统 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一套

试验油箱 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一只

电极支架 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一只

装箱单 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一份

绝缘手套 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一副 ； ； ； ； ； ；

无线控制 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；一支

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论，对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质，而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层，开裂现象，放电有可能在固体介质内发展，绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时，常出现强力气体冲击波（即电水锤），可用于水下探矿，桥墩探伤及人体内脏结石的体外破碎.

试验准备和环境

1．试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂，擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23?2℃，相对湿度（50?5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

⒉ 媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

⒊试验环境：

⑴常态试验环境：

温度为20?5℃，相对湿度为65?5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

试验的预处理、条件处理：

预处理：为减少试样以往放置条件的不同而产生的影响，以使试验结果有较好的重复性和可比性。预处理条件可由表1选取。

表1  ； ； ；预处理条件

温度（℃）  ； ； ；相对湿度（%）  ； ； ；时间（h）

20?5  ； ； ；65?5  ； ； ；≥24

70?2  ； ； ；＜40  ； ； ；4

105?2  ； ； ；＜40  ； ； ；1

条件处理：试验前，试样在规定的温度下，在一定相对湿度的大气中或完全浸于水（或其他液体）中，放置规定的时间后进行试验，以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由表2选取。机械应力处理条件和方法按产品标准规定。

售后内容：

一、我公司派工程师负责安装调试及培训。

二、产品自客户验收之日起，免费保修2年，终身维修。

1、设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。

2、培 训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。

3、设备验收标准：用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。

4、设备维修服务：

我公司产品自用户现场调试验收合格后1年内免费保修，终身维护。在1年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。

5、技术支持：对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。

6、售后响应：在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。
